動手做機械模型是個很爽的活兒，人人都有興趣，但好玩的東西做不好是挺沮喪的。初次製作模型失敗了很常見，就算老司機也難免。有些屬於專業常識的東西一聽就明白，知道了可以避免，以後會越做越好。

這裏總結一下製作機械模型可能遇到的情況，都是常見問題。

本文隻針對木板和亞克力激光切割形式的初級模型，CNC 加工、3D 打印和金屬材料模型中的問題以後再討論。

本文的讀者對象是工業設計學生，或非機械專業的業餘maker 。

======== 目錄========

1. 定位

2. 完成度

3. 立式vs臥式

4. 要有“裝配”的概念

5. 彈性拚插裝配

6. 懸臂效應

7. 懸臂效應的解決方案

8. 縱深空間布置

9. 齒輪齧合：徑向因素

10. 齒輪齧合：軸向因素

11. 軸與齒輪的傳動

12. 壓力角過大

13. 運動質量

14. 細長杆的剛度和穩定性

15. 軸向定位

16. 材料彈性的使用

17. 尺寸問題

18. 鏤空

19. 不要用膠粘

20. 機架的穩定性

21. 兩個自由度的情況

22. 材料的一些問題

23. 不要急著3D打印

24. “加工誤差免疫”設計

25. 模型檢查列表

=====================

1. 定位

機械模型大致可以分為幾類：

1） 機構簡圖：這個還不能算模型，隻是一種最抽象的原理設計方案，等同於概念設計草圖，隻是比較規範嚴謹一些；

2） 數字模型：一般是3D 的，在3D 軟件裏做出能動的（可以做出動畫）虛擬仿真模型，觀察運動效果，檢驗原理可行性；

3） 實物功能模型：做出所設計的運動機構最基本的實物形態，學習對付可能的加工問題；數字模型雖然可以做得十分精確，但無法暴露出加工製造和裝配過程中的誤差，這個必須用實物模型；

4） 實物樣機：盡可能接近商業化產品的實物形態；如果設計的是玩具類產品，從功能模型可以平滑過渡到實物樣機，因為機械運動本身就可以成為體驗對象了。

本文所說的“模型”指的是第三類，即實物功能模型。做模型的目的是學習機械運動機構設計，體驗從抽象概念到實物形態的轉化過程，了解可能出現的各種問題，及其應對方案。本文的模型案例大部分沒有實用功能。

2. 完成度

就機械學習而言，模型可以沒有任何使用功能，隻是給你看看機構運動，但一定要看起來像個完整的“產品”。

具體來說，一個完成度好的機械模型有幾個特點：

1） 有一個底座：可以像雕塑作品一樣擺放供人觀察審視。再者，底座在機械機構中也是一個有形的構件，即機架，是必須有的。底座不一定都是很大的一塊，也不一定是四四方方的，能讓機構立穩不倒即可。

2） 有一個手柄：讓人可以一眼看上去就知道如何跟這個機構互動——機械機構作品跟雕塑不一樣，不是擺在那裏給人看看的，用戶的互動是作品不可缺少的存在方式之一。手柄的位置提示了互動的方式，也就是“原動件”的位置。有些機構的傳動鏈是單向的，比如蝸輪蝸杆，隻能渦輪帶動蝸杆，反過來不行；再如多級減速器，原動件隻能在高速端，反過來可能撥不動，不要讓人以為這是個失敗的機構。

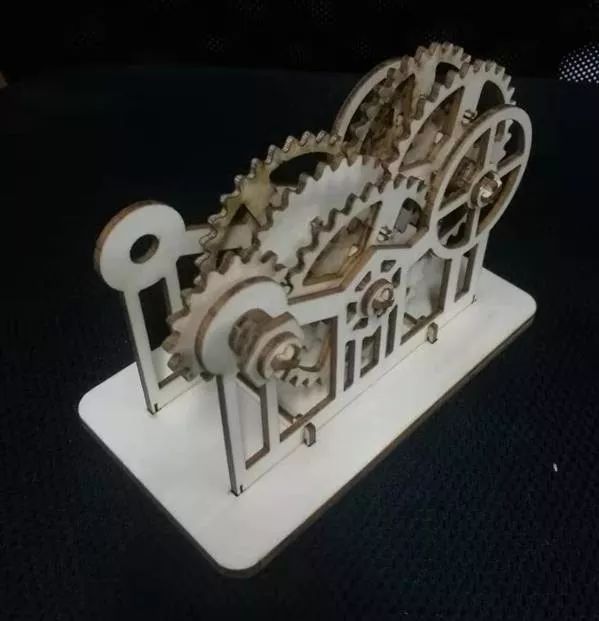

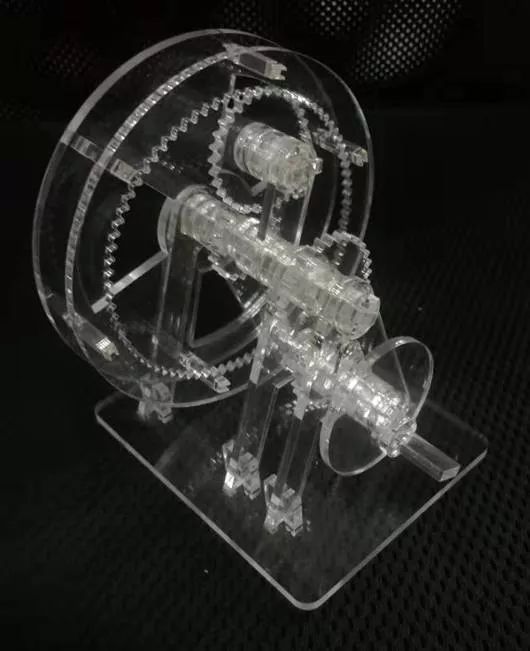

下圖是一個帶底座和手柄的完整機構模型。

3） 該動的都能動：運動構件在正確的位置上以正確的形式運動，且運行流暢，阻力控製合理。

4） 不該動的都不動：主要是指機架，要牢固穩定，提供整個機構的支撐；自身應該是一個渾然的整體，裝配起來的構件不能隨便亂晃，或者由於構件太脆弱發生變形彎曲。齒輪雖然能動，但隻負責轉動，由於裝配太鬆而左右晃動就不是它該動的了。

作品形式上的完整性是一件很重要的事。如果是機械的學生，可以完全不管。但www.17C.com是工業設計師，應該考慮這些內容。總之，作品要有一點“設計感”。

3. 立式vs臥式

模型有立式和臥式兩種擺放方式。說的到位一點就是：機構簡圖是豎著的還是躺著的。

一般而言，推薦立式。因為用立式角度展示機構，用戶的觀察點範圍比較大。

如果采用臥式平放在桌麵上，那就必須俯視了。人的眼睛隻有在模型上方一尺範圍內才能看清楚，限製了用戶的觀察位置。不過也要看具體情況，如果主要考慮用戶的互動（而不是展示觀察）視角，拿在手裏托在胸前擺弄比舉在眼前要自然一些。

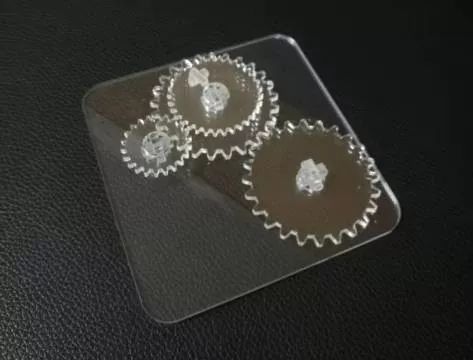

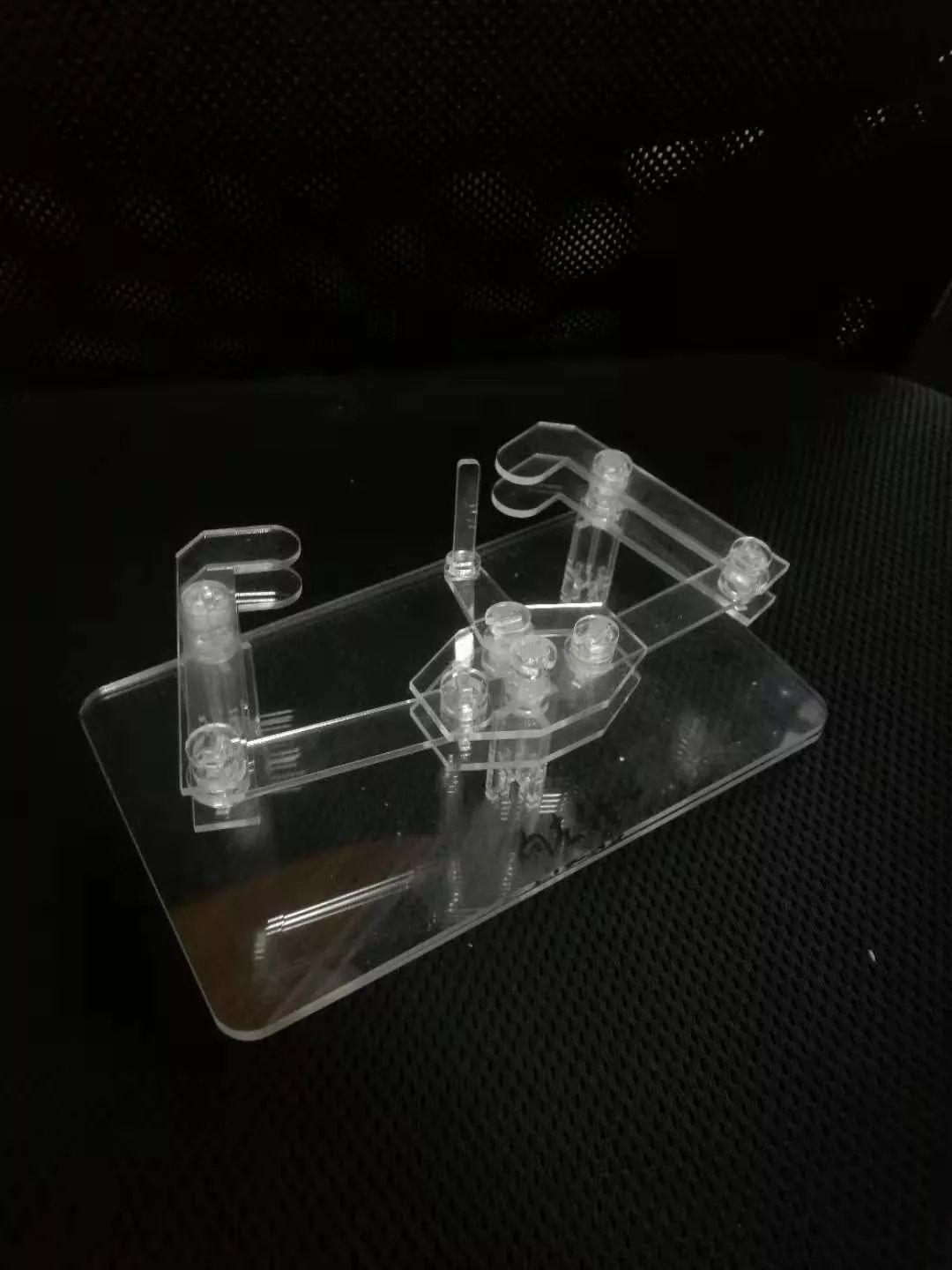

上圖這個臥式模型，有三個構件用了兩層結構，相當於采用兩點支撐增加了一個虛約束，穩定性好了很多（虛約束的作用就是增加穩定性）。

模型臥式擺放的平攤麵積比較大，而立式擺放重力的影響大，模型容易支撐不穩，比如懸臂過長影響運動精度，而改成多點支撐又會讓模型變得複雜，工作量增加。

采用臥式還有一種情況就是圖省事了。有人隻做了運動構件不做機架，那已經不是一個完整機構了。機架也是機構的一部分，否則有三個運動構件的最簡單的機構就會被叫做“三杆機構”而不是四杆機構了。

4. 要有“裝配”的概念

“裝配”可以保證兩個構件之間有穩定的運動關係，這種關係是靠配合尺寸來保證的。兩個有裝配關係的零件上的配合尺寸是一樣的，不一樣的是它們的公差。

下圖是一個裝配尺寸設計得稍欠嚴謹的案例：

就激光切割的板材而言，即使有加工誤差的情況下，誤差控製在0.3mm 以內也可以做到的，誤差值超出這個範圍就應該是設計問題了。上圖立著的板厚大約是2mm ，底板上跟它配合的方孔的寬度和白色支撐板上方的槽寬至少比板厚大了一個毫米。這可不是加工誤差的鍋。有這麽大的誤差，豎板在底板上是不可能立穩的，所以這個模型最後不得不用膠粘。（感覺機械製圖課都白學了）

5. 彈性拚插裝配

順著裝配的概念，再說一下彈性結構的拚插連接方法。

拚插結構在不用膠的情況下要想裝配得結實穩定，配合尺寸的精確控製是關鍵。

下圖是一個彈性結構的裝配圖。

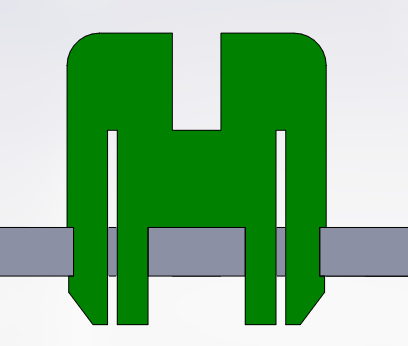

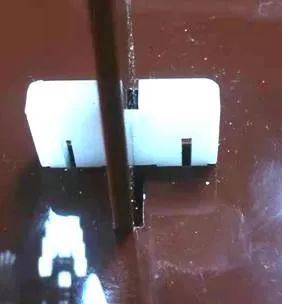

這是裝上去的樣子。安裝過程中，兩側的彈性腳會向內變形以便插入孔裏，穿出後再彈回。所以彈性槽的寬度取決於楔形彈性腳的變形量——兩個長長的彈性槽的寬度跟內收的距離（也就是外側的兩個缺口的深度）有關。

倆豎著的彈性槽的寬度需要控製。槽寬越大，彈性結構的彈性就越大，如果太大的話就會影響構件的穩定性——構件安裝好後正常工作時發生彈性變形是www.17C.com不希望的。如果用的是木板，這個彈性槽的寬度可以設計為零，讓激光在那裏走一刀劃出一個0.2~0.3mm 的細槽就夠了。木板的 材料彈性比亞克力好， 結構彈性的空間可以留得小一些。亞克力幾乎沒有材料彈性，所以結構彈性的空間就必須留大一些。不過也不是越大越好。不少人就怕模型裝不進去，把彈性槽開得很寬，結果裝配後發現零件稍碰一下就會變形移位。

彈性槽的高度，安裝完成後應該比灰色的底板高出幾個毫米（大約一個板厚就可以了），這是為了讓彈性腳的長度略長，避免安裝時變形被壓斷。但這個槽也不要開得太長，否則模型正常使用時也發生彈性變形就不好了（僅針對亞克力模型）。

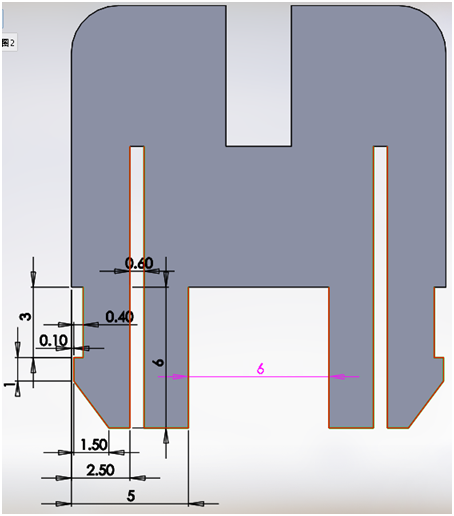

以下是一組經驗數據，供參考。

上圖彈性腳在安裝過程中的壓縮距離為左側那個槽的深度，即0.4mm ，彈性槽的設計寬度為0.6mm ，切出來已經有0.8mm 寬，足夠了（0.4mm 的槽深不受激光束寬度的影響，想想為什麽）。

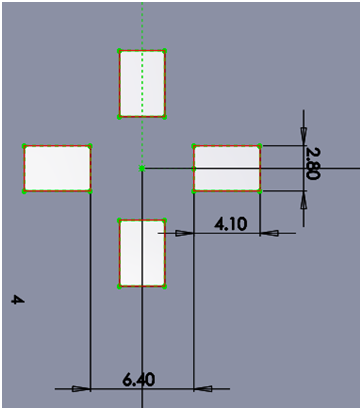

對應底座上插口的尺寸如下：

注意：這個尺寸是按照板厚3mm 來計算的。底座孔的寬高2.8mm 用激光（按光束寬度0.2mm 計算）切割後，兩側各多出0.1mm ，最後的孔高剛好是2.8+0.1*2=3mm ，與裝配 標稱尺寸一致。

如果撕膜後的板厚是2.8mm ，這個尺寸就得改為2.6mm 了。

兩個楔形插腳之間的槽的尺寸是6mm ，那麽為什麽底板上兩個對應孔之間的距離是6.4mm 呢？

這是因為：

1） 由於激光束的寬度是0.2mm ，豎板上的尺寸6mm 加工完後會變大，變成6+0.1*2=6.2mm

2） 由於激光束的寬度是0.2mm ，底座上的尺寸6.4mm 加工完後會變小，變成6.4-0.1*2=6.2mm

6.2mm 才是這個裝配尺寸的 標稱尺寸。

底板孔的寬度4.1mm ，切割後達到標稱尺寸4.3mm 。該尺寸對應的配合尺寸是彈性腳左外側卡槽底部到右側的距離：這個距離為5-0.1-0.4=4.5mm ，切割後達到相同的標稱尺寸4.3mm 。

順便說一句，這個結構還可以再改進一下：左外側的彈性卡槽設計成矩形不好拆卸——槽下端在拆卸時會受阻斷掉。所以槽下端0.4mm 的短水平線最好設計成斜麵，這樣拔出時可以自然發生彈性形變內收。

要習慣於仔細分析尺寸的加工特征，精確算出加工完成後的尺寸會變大還是變小、變成多少。

6. 懸臂效應

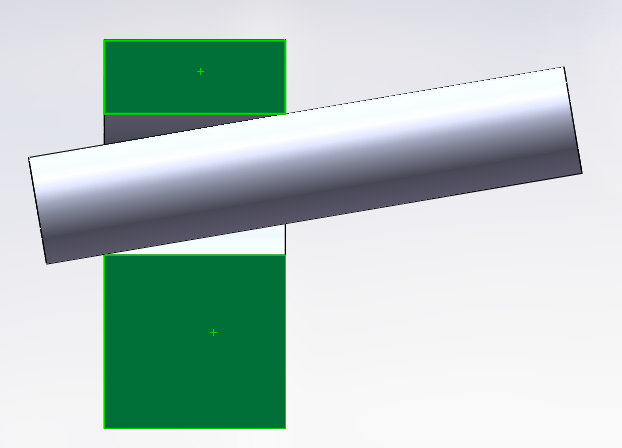

一個長長的零件（通常是軸）隻有單點支撐時，就會產生懸臂效應。

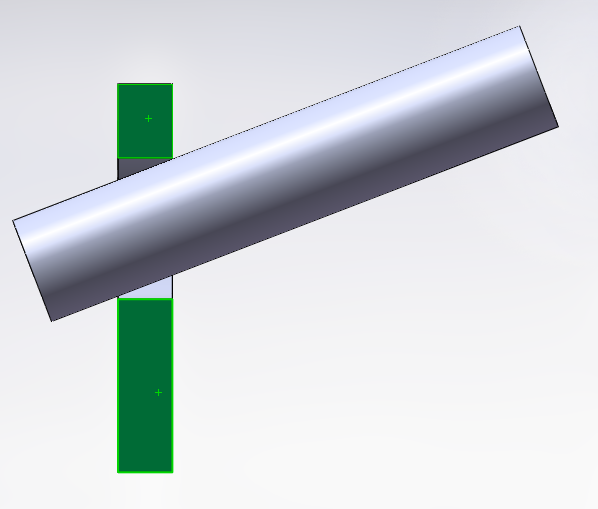

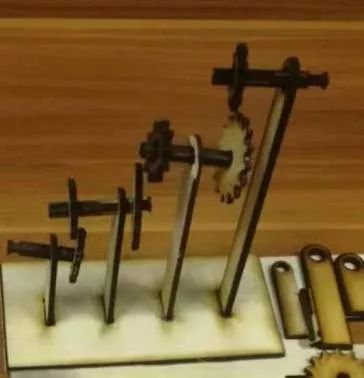

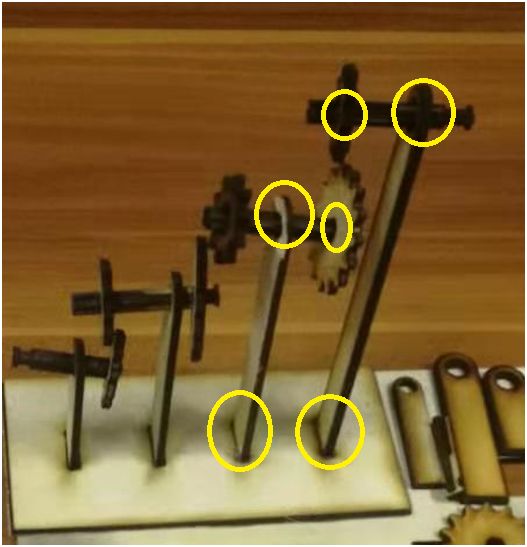

如上圖所示，四個軸都是懸臂支撐，所以孔軸之間稍有空隙軸就會變得歪歪扭扭。因為空隙的存在會讓軸在力（重力或齒輪齧合力）的作用下繞著支撐點旋轉，軸越長，軸端部偏離原位就越遠。一個很小的配合誤差會通過懸臂效應被放大，甚至造成配合件完全脫離。

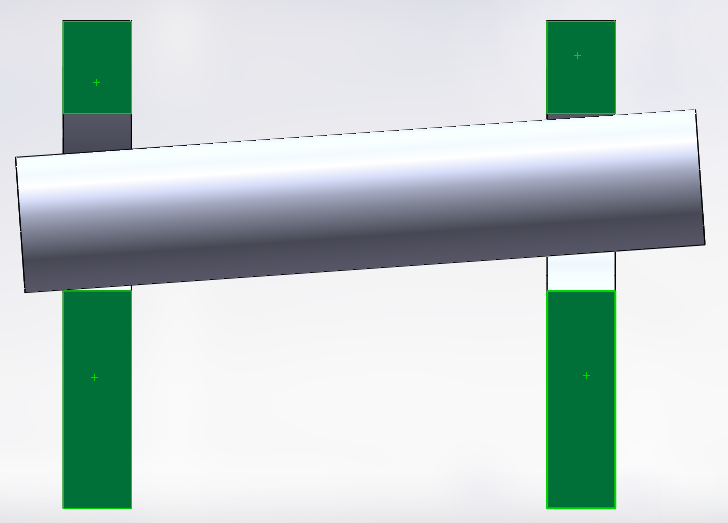

對比上二圖懸臂支撐和兩端支撐的軸，可以看到後者軸的擺動誤差明顯小很多，且支撐點之間的距離越大，軸的擺動誤差就越小。

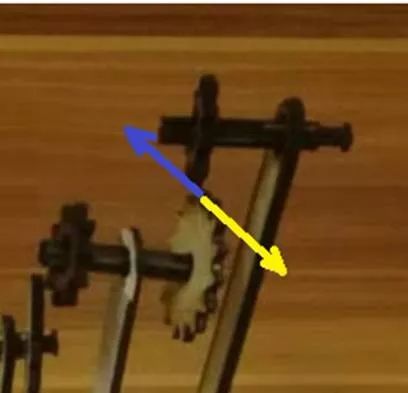

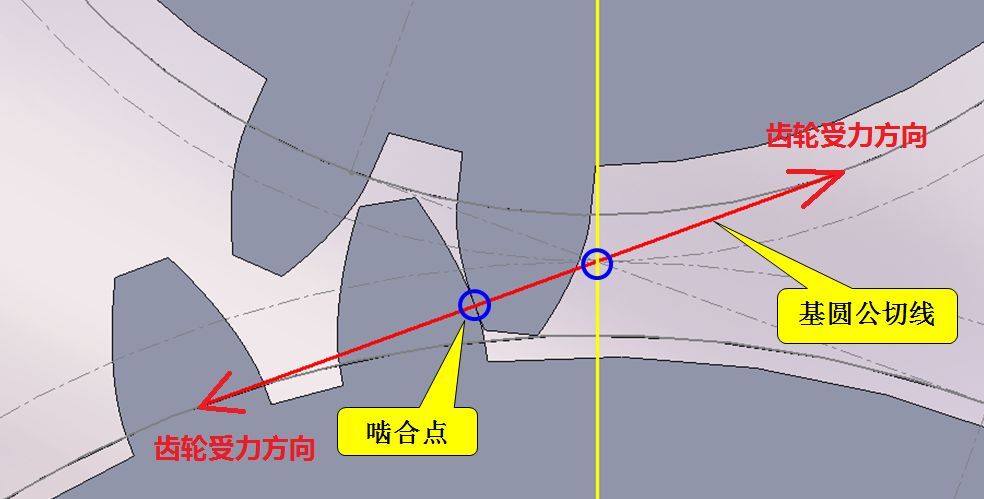

前圖模型的右上方的一對齒輪在齧合時，兩個齒輪會受到一個水平方向的齧合力——嚴謹一點表述：齒輪齧合力的方向實際上是兩個齒輪基圓公切線的方向，並不是完全水平的，如下圖所示：

這個齧合力會推著兩個齒輪的軸繞著支撐點發生轉動，隻要稍微轉開一點齒輪就齧合不上了。所以這個模型的三對齒輪齧合都不順利——本該平行於地麵的四個軸都不在自己的工位上。如果改成兩點支撐則會好很多。如果支撐點在軸的兩端，則軸上任何一處的最大偏移都不會超過配合間隙（即軸徑與孔徑的尺寸差），完全不會影響齒輪齧合。

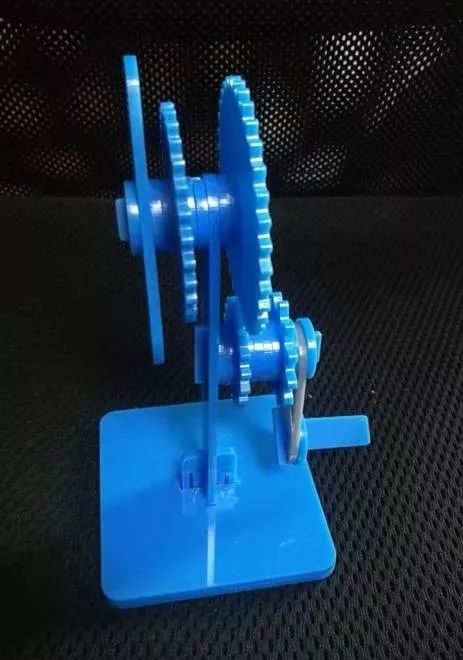

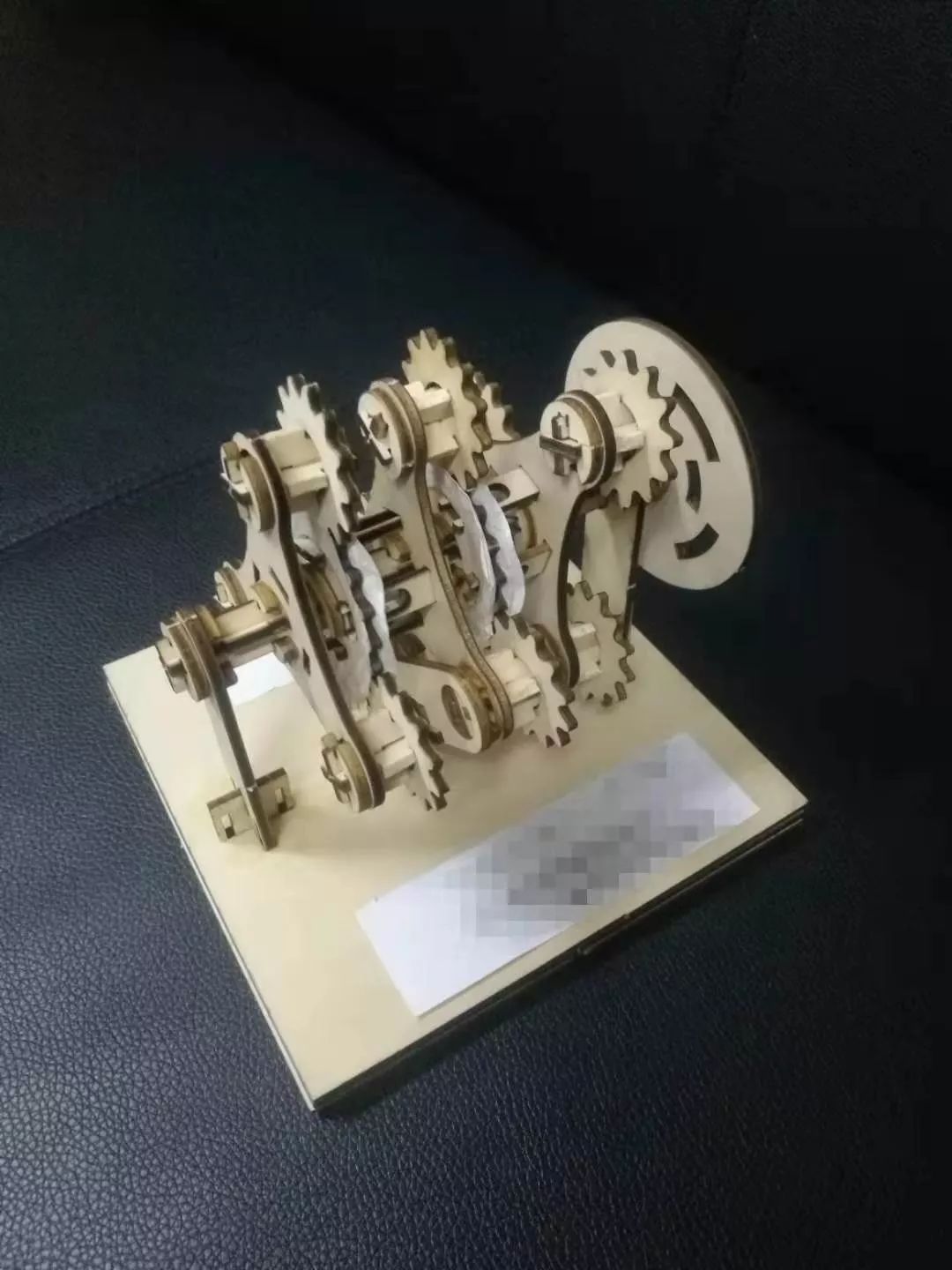

下圖這個模型整體做得不錯，齒輪也很有設計感，懸臂問題處理好會是一個優秀的模型。

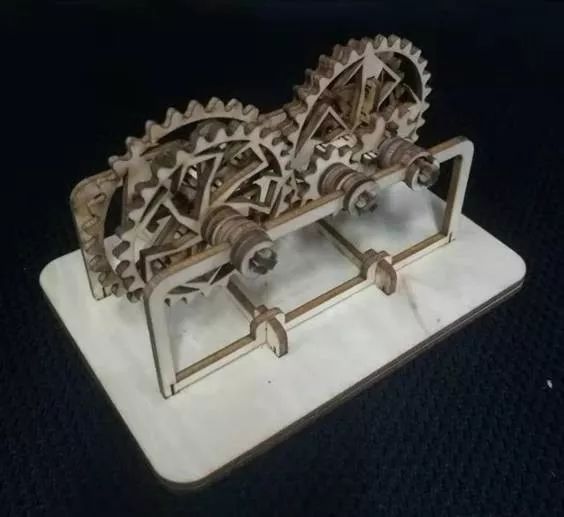

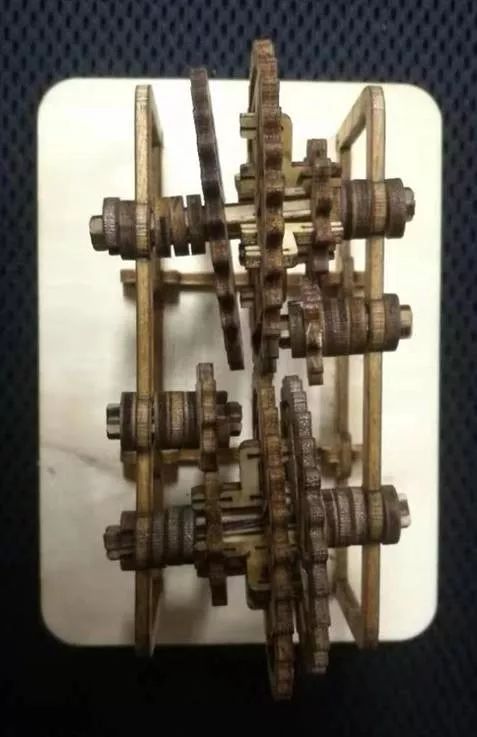

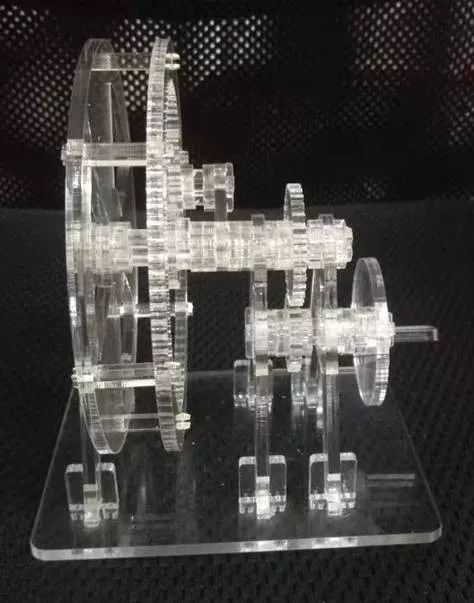

下圖模型是一個多點支撐用的比較好的案例，機構非常穩當：

7. 懸臂效應的解決方案

除了增加支撐點改為多點支撐外，懸臂效應還有一些其他的解決方案：

• 減少懸臂長度

上圖這個模型的尺寸精度已經做的很好了，懸臂過長是主要問題，所以在齧合過程中時有脫開的現象。其實縮短幾個懸臂軸的長度後，這個模型至少能節省三分之一的尺寸。即使不減懸臂軸的長度，低處的三個懸臂軸也可以改為兩端支撐，不用額外增加構件（隻是中間兩個豎板上多開三個軸孔），而整個機構的剛度大大提高。

• 增加徑向接觸長度

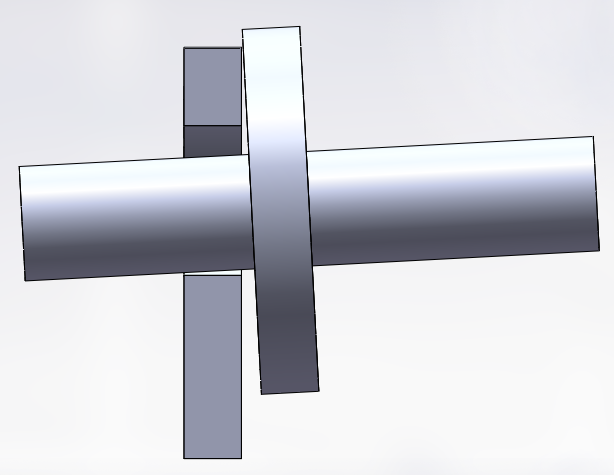

增加軸上構件之間的徑向接觸長度，可以抵消一部分懸臂軸的擺動，如下圖所示：

說的直接一點，就是鉸鏈直徑設計的大一些，或墊圈外徑大一些，有助於提高機構的穩定性。如果模型尺寸本身就很大，把軸徑和軸孔設計的大一點沒毛病。

• 增加鉸鏈厚度

增加鉸鏈厚度，也就是增加鉸鏈的軸向接觸長度：

作為機架的豎板可以做雙層，則軸孔的軸向長度就大了一倍，對減少軸的擺動也是很有幫助的。

• 縮短受力點與支撐點的距離

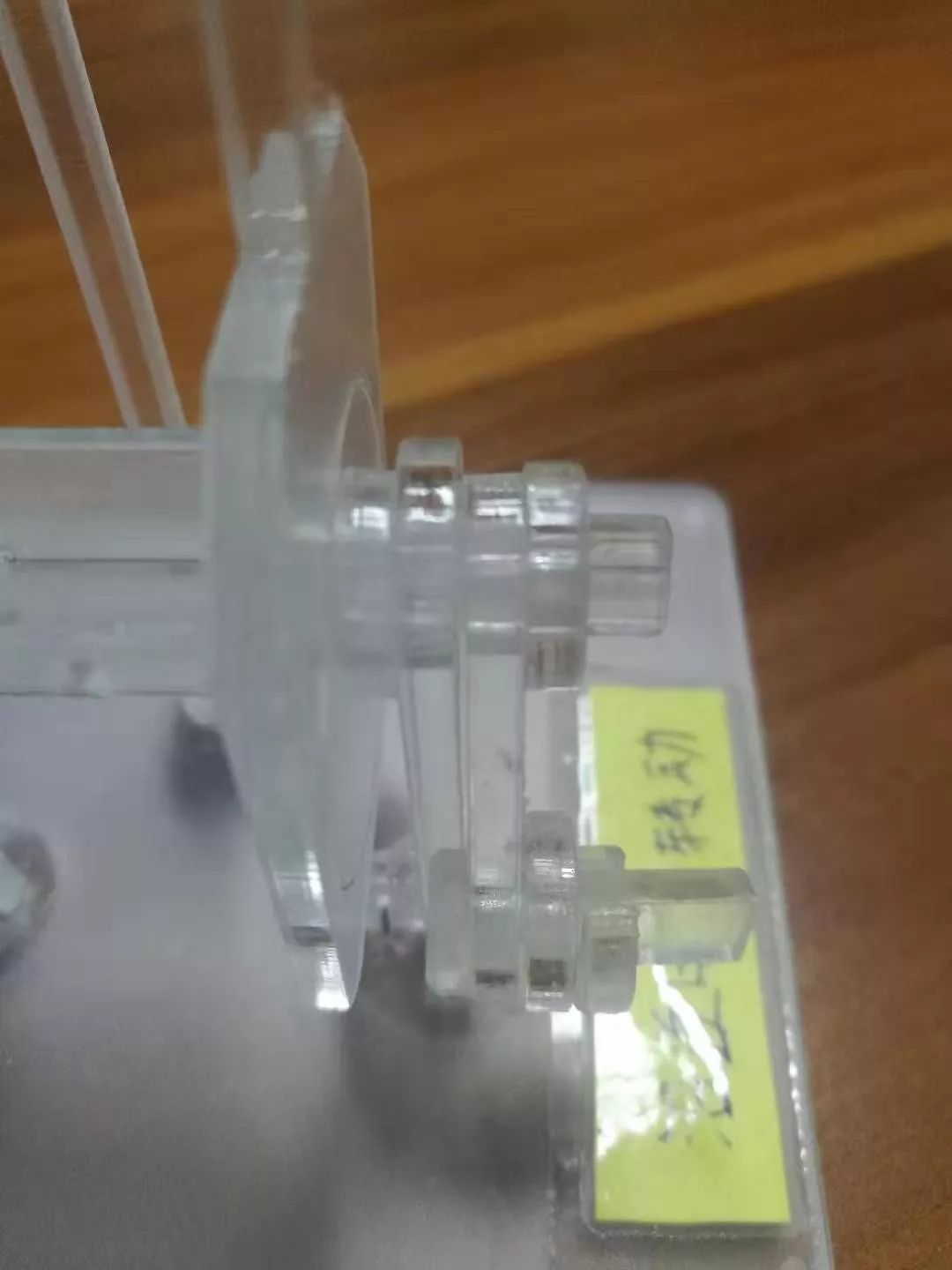

上圖的模型兩個齒輪軸都是懸臂，但齒輪安裝的位置與懸臂軸的支撐點很近（隻有兩個板厚），即使懸臂軸有所擺動，對齒輪齧合的影響也很小。下麵的小齒輪軸雖然整軸懸臂比較長，但齒輪的懸臂很短，而遠端手柄處並沒有很精確的運動要求。

8. 縱深空間布置

初等機械機構學一般隻學平麵機構，弄清楚有限的一些運動原理是很快的事。但是習慣了畫平麵機構簡圖的人在安排縱深空間時很容易顧此失彼。

上圖由於縱深空間安排不合理導致運動受阻，零件之間產生幹涉。下圖藍色的是手柄端部，它在轉動過程中被機架擋住了，見右上圖。

因為零件都有厚度，鉸鏈在零件端部有露頭（因為要對所連接的零件進行軸向定位），所以縱深空間的布置還是需要精心計算過的。有的雖然原理上不幹涉了，但是隻要裝配結構稍有誤差（比如懸臂）、零件位置稍有偏移就會產生幹涉，要考慮給這種可預見的誤差留出一定的空間，即“運動裕量”。

製作3D 數字模型並進行運動模擬是檢查縱深空間布置的好辦法。

9. 齒輪齧合：徑向因素

齒輪中心距誤差對齧合精度的影響相當大，需要嚴格控製，大了小了都不行：太大齒輪會脫開齧合不上，太小會導致齒輪轉動不暢。

還用剛才那個例子：

修改方案：

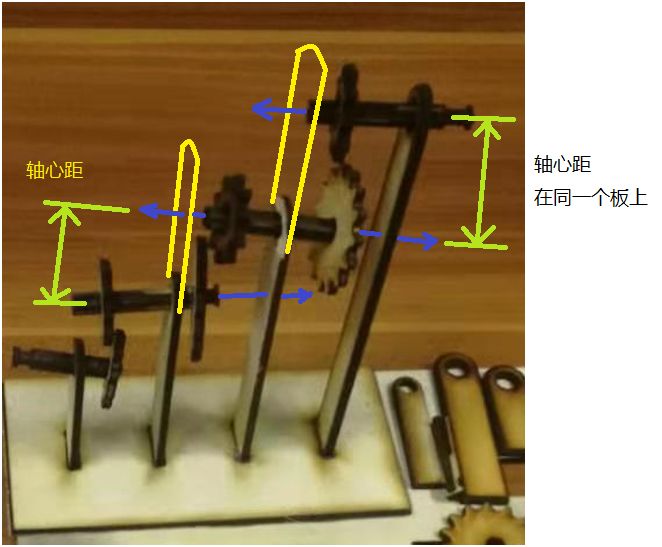

1 ）讓相齧合的齒輪的兩個軸孔做在同一個完整構件上，而不是分別裝在兩個構件上，然後再裝配在第三個構件上，因為多一級裝配就多一級誤差。

從上圖可以看到，兩個齧合齒輪的相對位置精度會受到6 個配合誤差的影響（黃圈處）。

2 ）增大齒高，給中心距誤差留出容差空間：模數不要太小，齒數不要太多。

齒輪中心距按照兩個齒輪分度圓半徑的和來計算就行了。齒輪切割後半徑要比標稱尺寸少半個激光束寬度，齧合間隙會有一個激光束寬度，再加上兩個軸的配合間隙，正常情況下差不多能有0.5mm 的間隙，足夠靈活運轉了。一般齒輪的齒高都會比0.5mm 大得多，不會出現脫開齧合不上的情況，所以也不必刻意縮短軸距以求精度，以免齒輪卡住轉不動。

10.齒輪齧合：軸向因素

齒輪一般都是用單片材料切出來，厚度2~3mm 。如果軸向定位方式設計得規範正確，保持齧合關係是沒有問題的。所以，兩種常規方法是：

1 ）提高軸向定位精度；

2 ）減少懸臂誤差。

如果軸向定位誤差真的大到了3mm 以上，也有幾種解決方案：

1 ）增加齒輪厚度，切兩個齒輪並在一起，相齧合的齒輪隻要其中一個做成雙層就夠了（一般是小齒輪），不用都加厚；

2 ）齒輪兩側增設夾持板，把齧合齒輪夾在中間跑不脫，這可能會增加一些摩擦力，但保證了齧合。

上圖模型用的就是夾持結構，隻是加持板是紙質的，有點難看，強度也不夠。因為一個大齒輪要跟三個小齒輪齧合，所以夾持板放在了大齒輪兩側。

11.軸與齒輪的傳動

軸帶動齒輪一起運動（或反過來），一般是靠鍵來傳動。用板材模擬鍵連接的方式是把齒輪上的軸孔做成非圓形的，比如矩形或十字形。軸的截麵也做成同樣的形狀，用單片板切出來（矩形軸）或組裝出來（十字軸）。

不要用過盈配合產生的摩擦力來傳動，有可能打滑影響運動精度。有些買來的成品小齒輪一般都是圓孔不帶鍵槽，傳動隻能靠過盈配合。不好。

12.壓力角過大

壓力角的概念：零件受力的方向和運動方向的夾角。壓力角越小，運動效率就越高，因為驅動力在運動方向上的分力大。

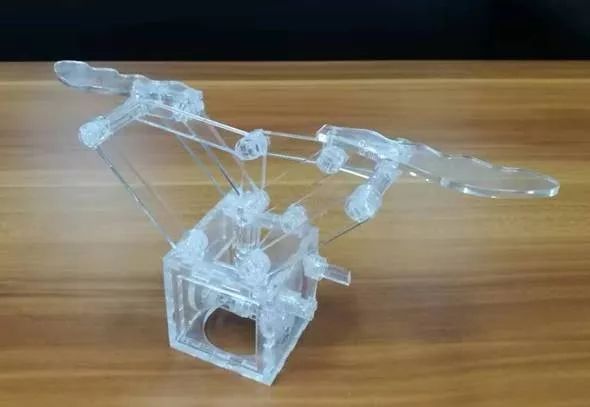

上麵這個機構設計的很好，但是兩個翅膀在軸上的滑移非常不順利，原因就是壓力角太大。轉輪產生的驅動力基本是向下的，而翅膀是橫著滑移，壓力角接近90 度了。所以機構原理上沒有問題，自由度計算也正常，就是運動困難。

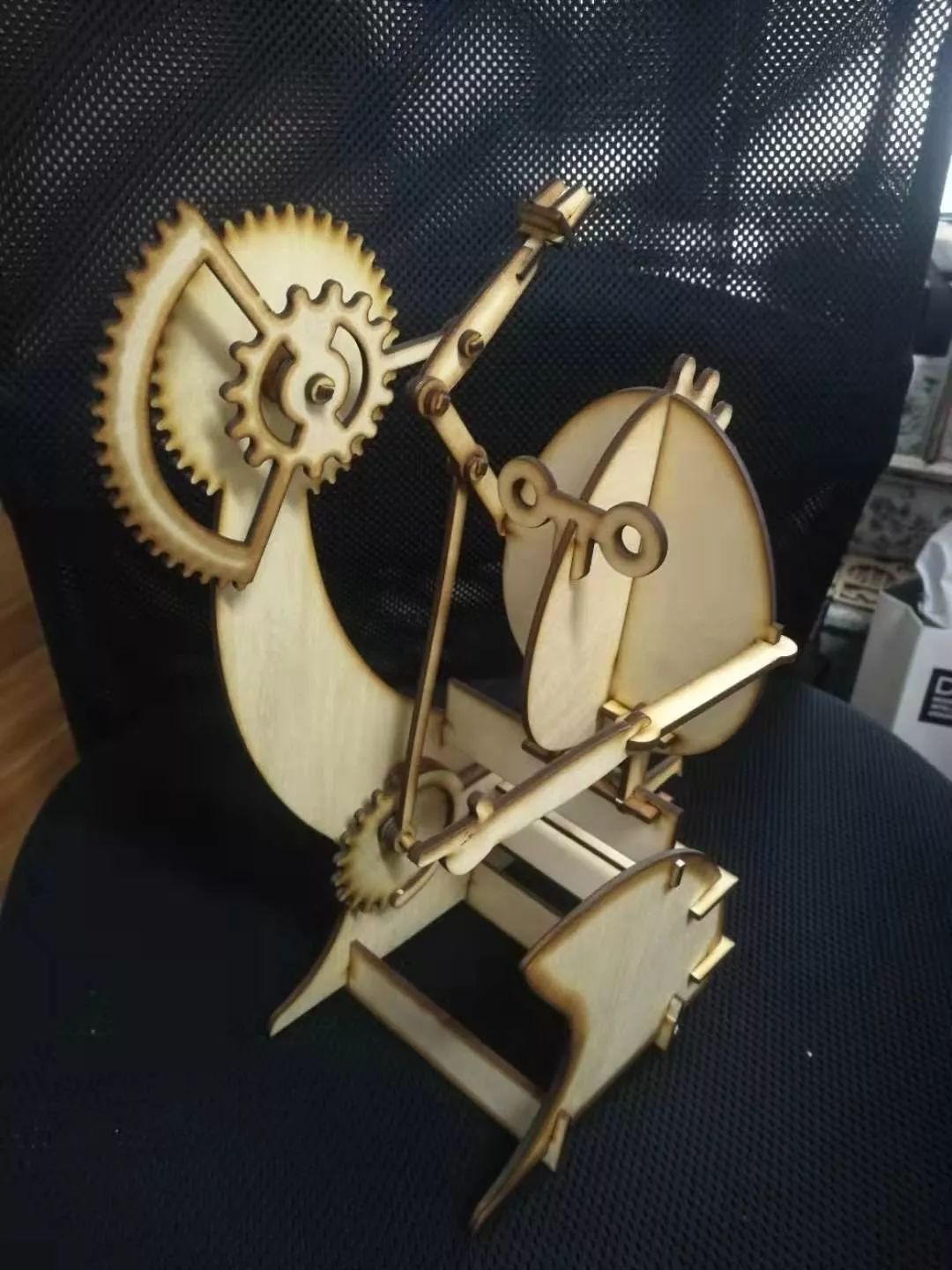

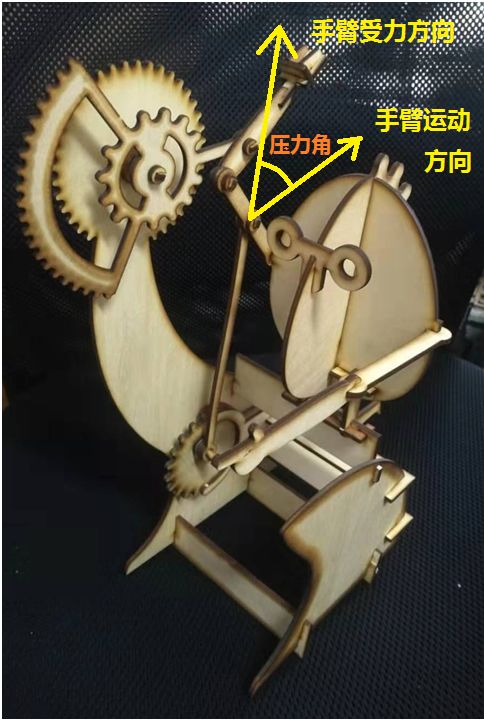

下圖的模型是想做一個機構實現小人手臂的拋擲動作：

驅動機構是下麵的小齒輪（手柄在背麵擋住了），通過一根杆連到小人的上臂。看看它的力學分析：

可以看到，這個壓力角是很大的（從正側麵看會更大）。如果驅動手臂的豎長杆繼續往上運動，當上臂和前臂呈伸直狀態時，壓力角差不多就是90 度了，這個機構也就完全失效了，因為拋擲的力道越來越小，直至為零。而按照設計意圖，完成拋擲動作的那一刹那應該是力道頂峰，壓力角等於零才對。

13.運動質量

評估運動質量大致有三個方麵：

1） 精確性：全部實現機構簡圖圖上的設計目標，沒有原理性錯誤。

2） 運動副的完整性：運動副在運動過程中保持存在，不解體——最容易解體的運動副是齒輪齧合，在實物機械裏高副的麻煩事比低副要多。

3） 流暢性：運動的阻滯感要盡量小，不能讓人一邊玩一邊擔心零件被拗斷。阻滯感強的機構用電機來驅動一般都會有問題，帶不動，因為傳動鏈上的功率消耗太大。也有一些機構是太“流暢”了，鬆鬆垮垮一碰就散。

做得馬馬虎虎敷衍了事的模型容易出現前兩個問題。做得很用心、尺寸計算精確的模型最容易產生的問題是流暢性，因為間隙留得太小，導致摩擦力大。

流暢性問題多數跟配合有關，解決方案：

1 ）如果是 軸和孔的配合過緊造成轉動不暢：可以在設計時把軸和孔的尺寸設計成一樣的，這樣切割完成後會有兩個激光束寬度那麽大的間隙（大約 0.4~0.6mm ）；同時處理好懸臂問題，避免間隙誤差被放大。

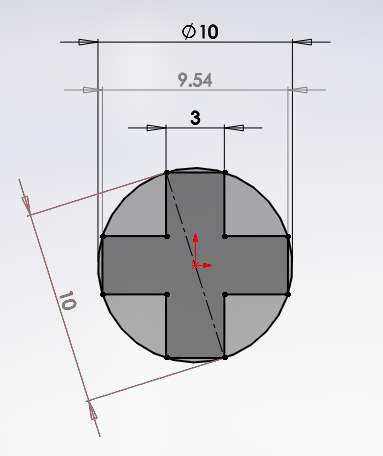

一個小提示：直徑是10mm 的孔，裏麵的十字軸的切割尺寸比10 要小：

一部分模型的流暢性問題是源於這種計算上的小疏忽。

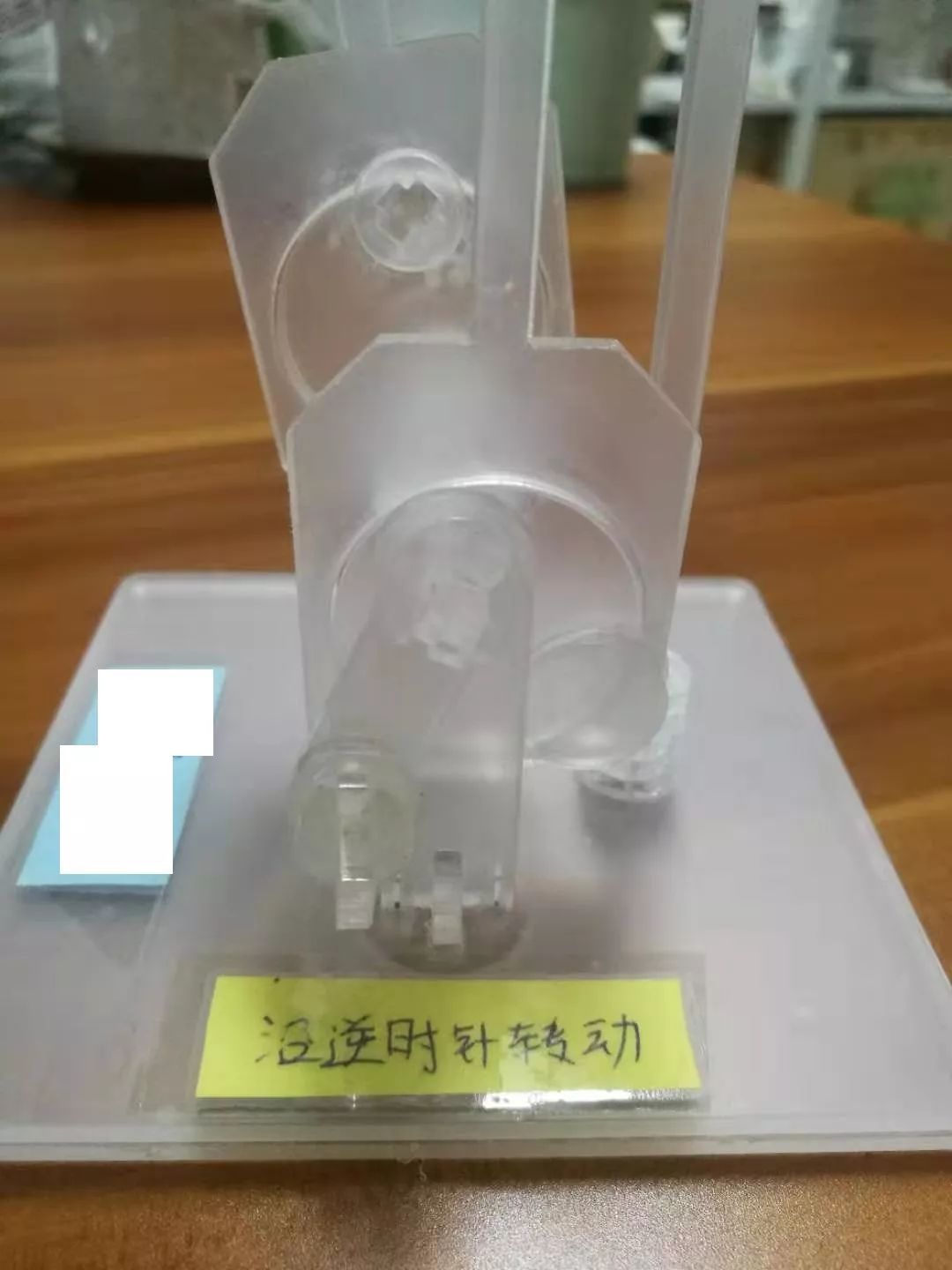

2 ）如果是 軸向空間太緊，軸上的多個零件（比如齒輪和墊圈）被壓緊導致摩擦力增大，可以在設計時給軸向留出一定間隙。

板材切割的零件厚度是固定的，這個厚度尺寸不是激光切出來的，所以沒有加工誤差，隻有測量誤差，可以精確算出。另一方麵，軸向零件的裝配一般是不帶配合尺寸的，即使真正的機械設備（不是模型）軸向空間布置也是沒有配合的，因為零件運轉過程中要發熱膨脹，必須留出漲縮空間，避免軸向撐死。

軸向留間隙可能會造成的一個問題是：如果齒輪過大，孔軸之間又有間隙，齒輪會晃動，導致脫離齧合。這其實也是懸臂的一種——齧合點與齒輪中心的距離過大造成懸臂效應。常規解決方案是增加齒輪與軸的軸向接觸長度，該接觸長度一般就是一個板厚3mm ，可以把齒輪做雙倍厚（做倆並一起），這樣軸向接觸長度就加了一倍。

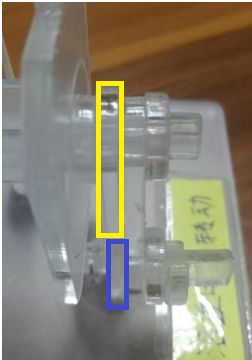

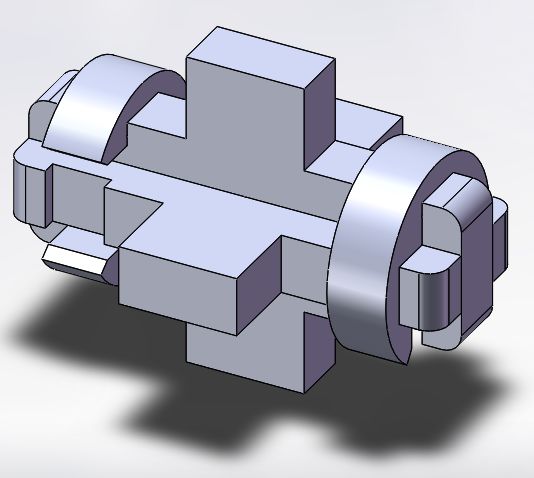

另一種控製軸向間隙的方法是把軸設計成台階軸，如下圖所示：

如果軸向太緊，可以把台階端麵磨掉一部分來增加間隙。

14.細長杆的剛度和穩定性

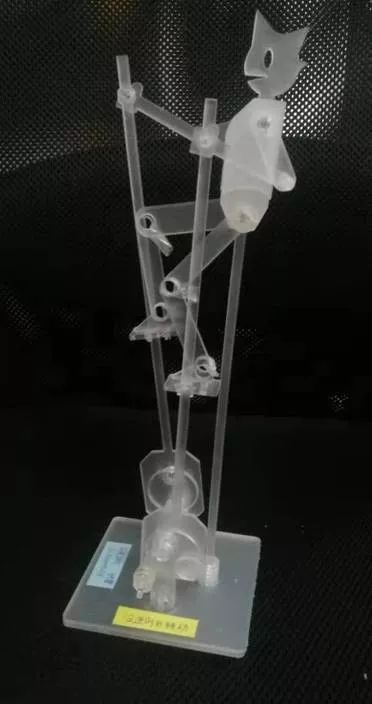

細長杆的剛度問題很常見，剛度過小會使杆發生變形。下圖模型作為新手的第一件作品已經非常好了，杆雖細卻不影響運動，隻是視覺上讓人有點不放心。

如果一定要做成“細長”的，也有解決方案，比如增加厚度方向上的尺寸，不是做兩倍厚，而是增加橫向支撐，讓截麵變成十字形。如此剛度就增加了很多。

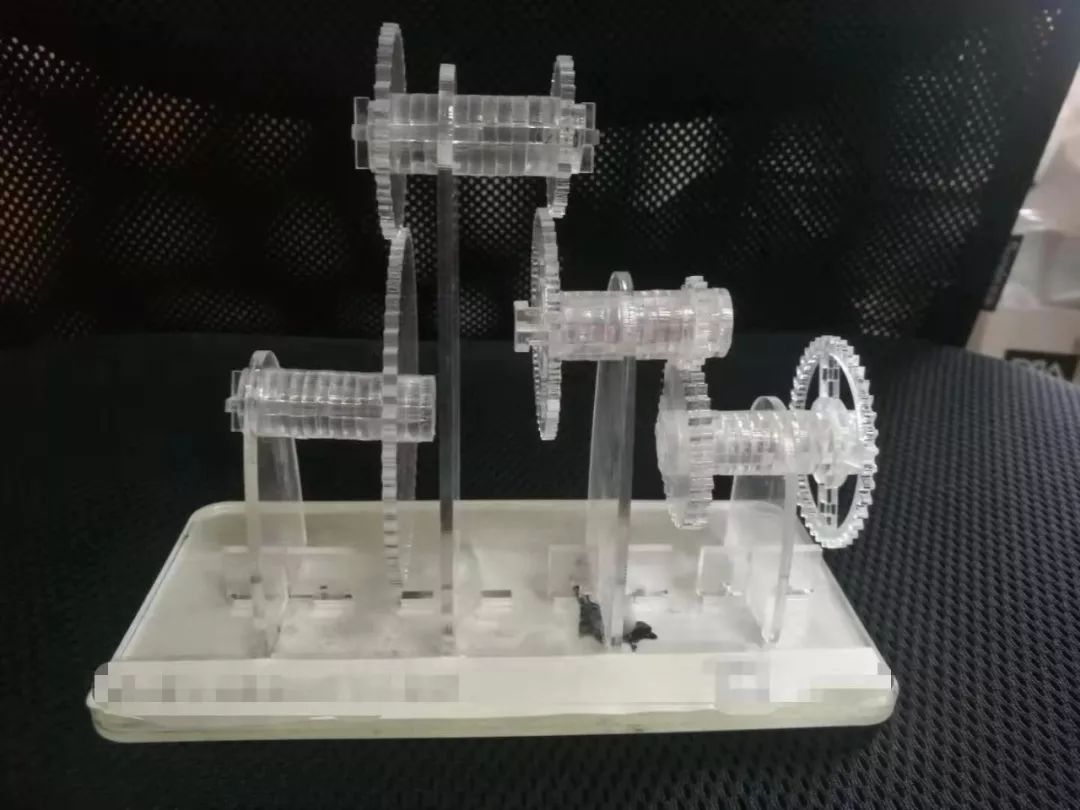

上麵這個模型運轉流暢，可能是為了美觀，兩個軸上開了一係列的槽。但是這些槽成了影響軸剛度的因素。因為軸的跨度（兩個支撐點之間的距離）比較大，齒輪轉動時產生的齧合力會讓軸發生變形退開，軸心距難以保持合理尺寸，齒輪齧合時有打滑的情況發生。

解決方案：1 ）把軸做得粗壯一些；2 ）軸上不要開槽；3 ）減小軸的支撐跨距；4 ）增加中間支撐，形成三點或多點支撐。

15.軸向定位

一些模型采用水平布置的原因是軸向沒有定位，所以隻能依靠重力讓軸上的零件保持一個確定的位置。這樣的機構一豎起來零件就會掉一地。

螺栓的軸向定位性能不好，鬆緊難控製。可以采用非全長螺紋的螺栓，然後用雙螺母（或彈性墊圈）防鬆、墊片控製間隙。

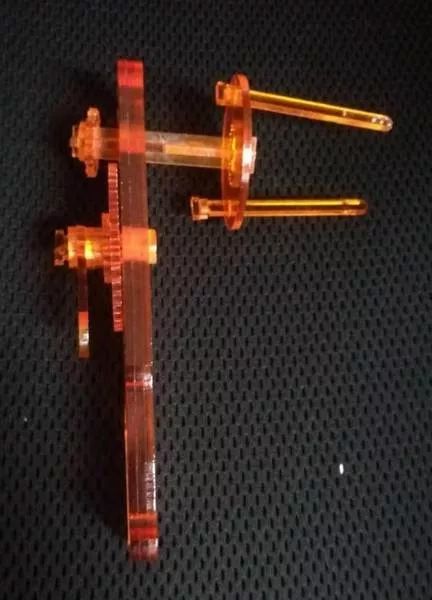

下麵這個模型的小齒輪缺少軸向定位設計，所以軸處於遊離狀態，齒輪齧合脫開是常態。

其實隻要增加一個卡圈就行了，還可以減少小齒輪軸的懸臂擺動，提高齧合穩定性。

16.材料彈性的使用

木板的材料彈性比較好，模型在正常工作時可以一直處於彈性變形狀態，並靠這種彈性形成的摩擦力來保持構件之間的穩定裝配關係。

亞克力的材料彈性很差，彈性腳、彈性開口墊圈等彈性構件隻在裝配過程中才處於彈性變形狀態，一旦裝配完成，彈性結構應該均處於卸壓狀態，即不再有彈性變形，以防斷裂。

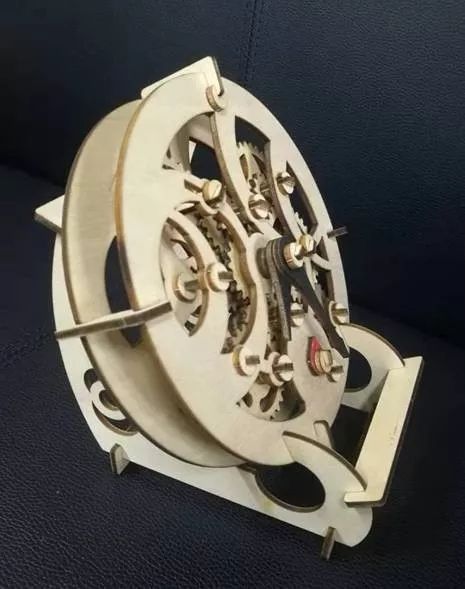

上圖這個木頭鍾表是個不錯的設計，幾乎所有的連接部位都采用了彈性結構，靠構件之間的摩擦力保持穩定連接。這種方式用在木製構件可以（不過也需要精確計算），用在亞克力構件是不行的，亞克力彈性差，摩擦力小，做運動構件會比木製件流暢一些，但在連接方麵要用其他方法。

17.尺寸問題

木製構件不宜做得太小，容易碎裂。

在整體尺寸允許的情況下，鉸鏈直徑可以設計的大一些，有利於提高運動穩定性。但這並不表示為了提高穩定性把模型整體做大一號。

18.鏤空

如果使用不透明材料，最好做成鏤空的，便於觀察內部結構。

19.不要用膠粘

不要用膠粘，那樣模型就沒法拆卸了。

用膠粘的場合通常有如下一些：

1） 機架與底座的連接；

2） 軸與齒輪的連接（要求軸和齒輪同步轉動）；

3） 齒輪與齒輪的連接（雙聯齒輪同步轉動）；

4） 一些缺少定位的情況，比如軸孔裝配後端部沒做擋圈，隻好用膠粘牢防鬆。

上述情況大部分都是不得已，因為不用膠粘兩個構件就固定不到一起。這是設計上的缺失（有時是懶惰）導致膠上場補鍋。所以，要想提高機械設計水平，先把膠扔一邊去。

20.機架的穩定性

機架的穩定性對機構的運動質量影響很大，考慮機架的剛度和變形，有必要在變形大處增加多點支撐。

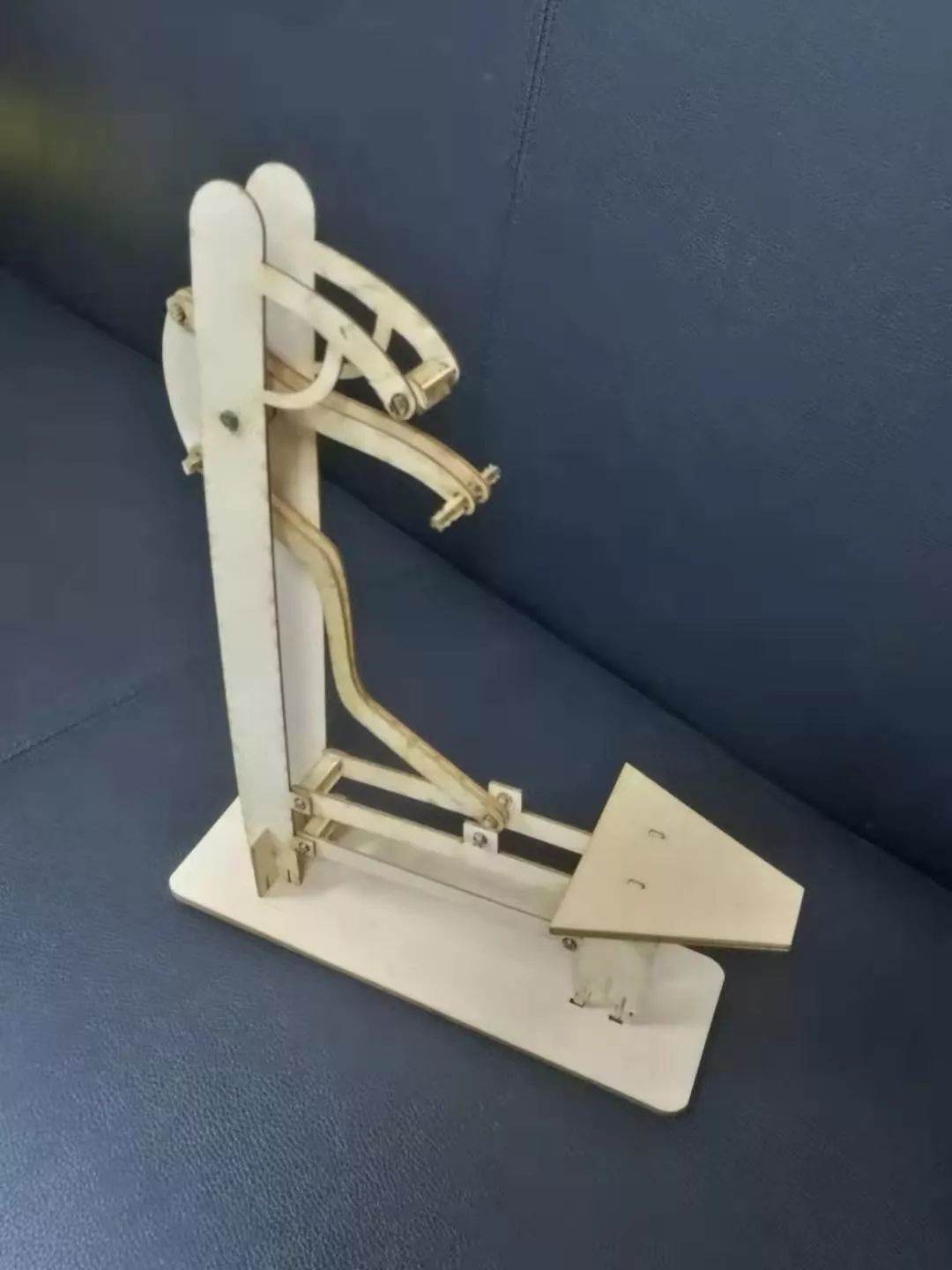

上圖模型的機架已經可以算細長杆了，在底座上的立腳占地尺寸太小，應該增加一些。可以加大立腳底部的寬度，厚度方向上也要加固一下，比如用個三角支撐筋板。兩個機架豎板在三點上有連接，馬馬虎虎。

機架的 整體性是影響其穩定性關鍵要素。

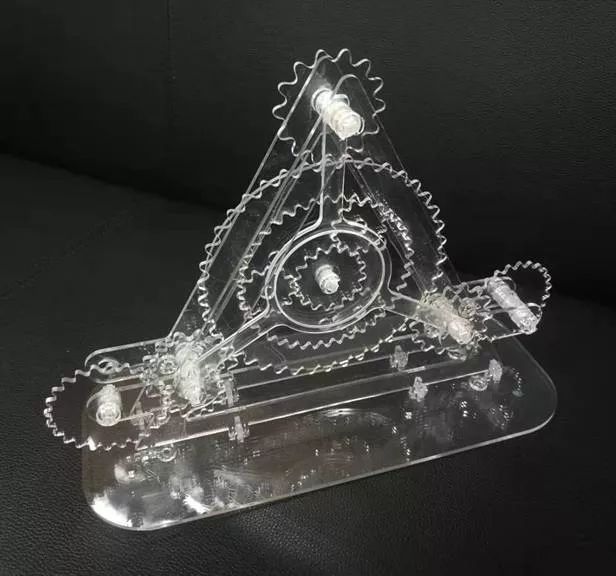

機架如果能做成整體的，就不要做成幾塊板分別安裝在底座上的形式。下圖的模型用了兩個整體機架把所有的齒輪軸都裝在上麵，模型看上去就非常結實。

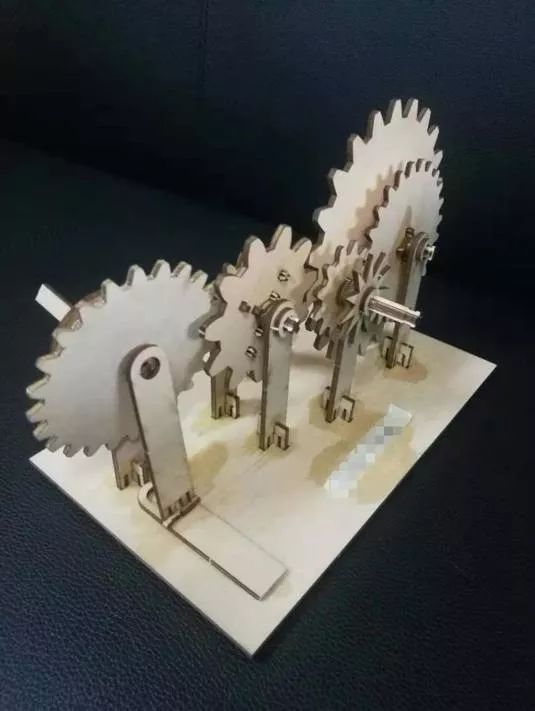

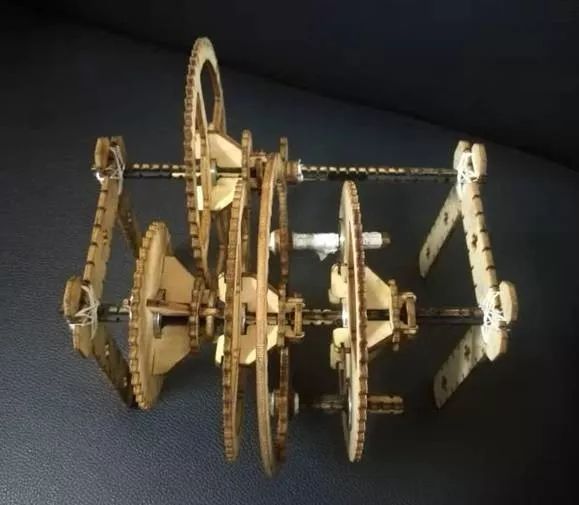

下圖的模型，所有齒輪軸都用了兩點支撐，沒用懸臂，很好。如果能把兩排機架連成一體就更穩定了。這需要調整一下各軸的長度，讓它們都一樣長，這樣就可以統一架在兩塊板上了。

不同的機架構件上的支撐結構如果能連成一塊做成整體的，就不要做成分解式的。上麵兩個模型都沒注意這個問題，機架上的每個支撐點都是單獨支撐，沒有連起來。如果連成一體會更穩定。

一個構件（內部沒有相對運動，比如所有機架算一個構件）做成分體式會增加 裝配誤差，有多少次裝配就有多少道裝配誤差，而做成一體式則隻有 設計誤差和 製造誤差，沒有裝配誤差。

總之，能做成一體的構件就不要做成裝配式的。

21.兩個自由度的情況

不少人做了周轉輪係的模型。周轉輪係有兩個自由度，模型的操作的時候需要同時轉動兩個齒輪才能看出效果。這會有一些不方便，因為人一般都是一手拿著模型另一隻手操作，同時擺弄兩個零件就得把模型放在桌上，而模型太小放不穩，操作時會亂動。

對這種情況，可以選擇一個自由度的齒輪作為主要操作件，另一個自由度的齒輪給它設置兩種狀態：一種是靜止狀態，讓它卡住不動；另一種是跟著某個零件一起動，或者讓第一個自由度的齒輪通過某個機構來驅動它，相當於把這個自由度消除掉了。

行星輪係裏的行星輪最好有轉臂，以便控製行星輪與兩個齧合齒輪之間的間隙，否則很容易導致一側間隙過大另一側間隙過小，尤其是立式擺放時，重力的影響會造成這種間隙不均的情況。

22.材料的一些問題

亞克力板有上下兩層膜，裝配時要把膜撕掉，不要帶著膜裝配。

設計之前要弄清楚撕膜後的確切厚度，一般說3mm 的亞克力撕膜後隻有2.7~2.8mm 。

木板激光切割有可能會燒的很黑，不好看。亞克力不會出現燒焦的情況。

23.不要急著3D打印

3D 打印的零件需要做更多設計上的考慮，平麵板材徹底搞定之前，先不用急著浪費錢。

3D 打印的誤差跟激光切割正好相反，那邊小這邊就大，因為噴口有寬度。不過有些3D 打印機的噴口寬度補償算法很精確，這個誤差也可以控製得很好，這就取決於生麽樣的機器來打印了。

需要做3D 打印的模型，已經接近實體產品了（板材切割模型隻能算功能原型），這時需要學會選用各種標準件，軸承、螺栓、軸、彈性元件等，而不是啥都打印。

24.“加工誤差免疫”設計

用設計手段消除加工誤差的影響，這是個需要智力的活兒。這裏隻給一個案例，就是彈性拚插件的改進設計。前麵見過的彈性支撐板和它對應的底座插孔再看看：

因為有激光束寬度誤差，兩個配合尺寸標注得不一樣，一個6mm ，一個6.4mm 。這還是在激光束寬度估算值為0.2mm 的前提下。如果0.2mm 這個數字不可靠（很有可能），就會產生超出預期的裝配誤差。

www.17C.com（men）把這個設計稍稍改動一下：

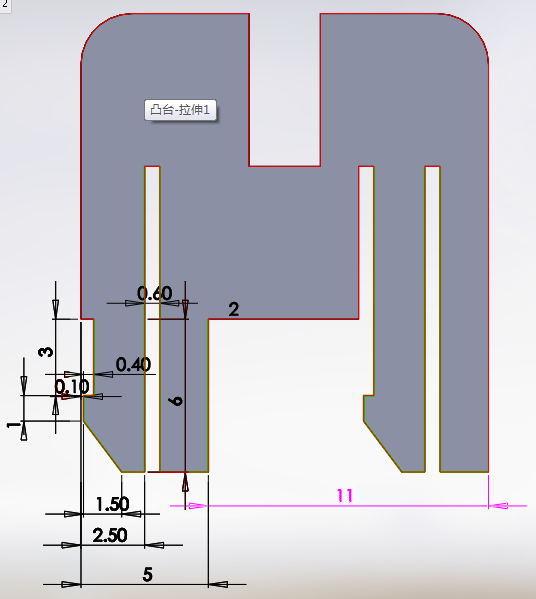

右側的彈性腳反過來了。

原來的設計方案上標注的6mm 是兩個定位腳之間的距離（詳見 《機械設計案例（2）》），反過來之後，定位腳跑到了邊緣，兩個定位腳之間的距離變成了11mm ，其他均未變。

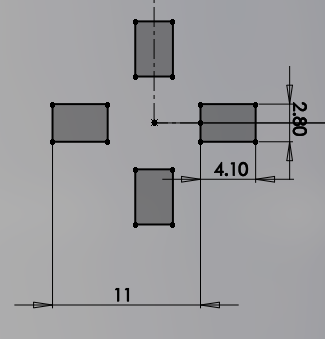

對應的，底座上的兩個方孔的距離標注也改了：

注意，底座孔距標注的也是11mm ，而沒有考慮激光束寬度帶來的加工誤差。這個11mm 的尺寸，加工時如果有誤差，兩端會整體向一個方向偏移，而不是向相反的方向偏移。所以這個尺寸不受激光束寬度的影響。

如果在原來的零件上不改結構隻改尺寸標注方式可以嗎？定位精度要求不高的情況下，也行。有些零件的結構比較複雜，尺寸的標注方式會造成加工誤差的鏈式傳遞，最後積累成無法忽視的影響。加工定位的概念就不細說了，製造工藝學裏有專門的敘述。

順便提一句，定位腳反過來之後，多了一條槽。因為假如沒有這個槽的話，定位腳會變短，彈性變形受限。

25.模型檢查列表

這個檢查列表是在模型 設計過程中和 加工之前要完成的，模型做出來以後也可以用這個列表進行 質量評估，以便下次改進。

• 整體

整個模型360 度翻轉，不散；不存在依靠重力來維持結構或進行定位的構件。這條主要是杜絕偷懶，www.17C.com做的是機械機構，不是裝置藝術。

• 機架

所有機架連成一體，機架內部的裝配結構能少則少，盡量做成一體。機架穩定，連接處無鬆動，各部位不搖晃、無變形。彈性連接緊湊可靠。盡量不用膠粘。

• 剛度

所有零件包括機架，剛度要足夠，變形小，不產生可覺察的變形。必要時采用厚一些的板料製作。

• 定位

所有構件位置固定，除了齒輪滑移、要求的軸向間隙等設計需求，不能隨便脫離工作位置。模型可在任何方向傾倒擺放，不能散架，零件不能脫落。

• 配合

配合尺寸計算精確。可動配合（鉸鏈、滑塊、齒輪孔軸等運動副）的間隙合理，不過大也不過緊，保證運動流暢；不可動配合（彈性插接件等）的間隙，在不影響安裝的情況下，盡量小。

盡量不用膠粘，所有配合件（包括可動配合與不可動配合）可拆卸。

• 幹涉

機構簡圖的縱深空間方向布置合理，各構件正常運動中無相互幹涉，與機架無幹涉。

• 懸臂

懸臂要麽不用，要用則盡量短；或者有可靠的措施把懸臂效應減小到不影響運動質量的水平。

• 運動副

所有運動副在運動過程中保持連接，不解體（特別是齒輪齧合等高副）。

• 運動質量

所有構件運動流暢性，有接觸的零件之間的摩擦力小，運動阻滯感小。

總結

如果以上提到的全部能搞定，恭喜，你已經初步具備了玩機械創意的基礎，一個新世界的大門為你打開。

所謂的智力因素、理性思維、邏輯能力、空間想象力等等被認為是工科素質的東西，實際上對工作成果的影響程度，遠不如認真細心……其實我想說的是：女生做的機械模型平均（jun1）質量和拔尖作品均超男生。Boys 加油！
