一、盾體部分介紹

1.盾體結構及功能

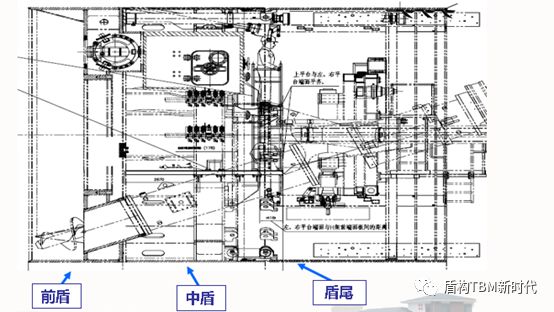

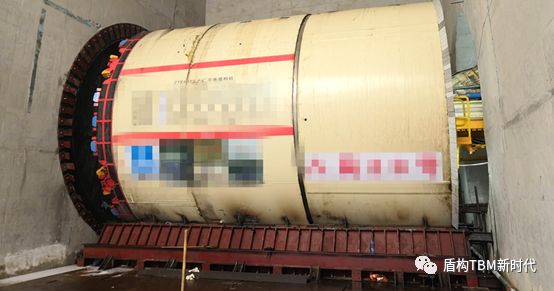

盾體包括三個主要組件：前盾（切口環）、中盾（支承環）和盾尾

    前盾又稱切口環，它裏麵裝有支撐主驅動和螺旋輸送機的鋼結構。隔板上設人艙。此外，隔板有幾個通道，可以作為碴土改良材料的入口以及作為修理時輸電線的接線盒接頭。水、膨潤土或泡沫被輸送至土艙，通過安裝的隔板上的四個攪拌器使土艙內的碴土充分攪拌。在保養和修理時，螺旋輸送機的驅動軸回收後，通過前盾液壓閉合裝置，可以關閉螺旋輸送機的前閘門（剪式防湧門）。在前盾的隔板上安裝有土壓傳感器用以監測土艙內的土壓，以便在土壓平衡模式下及時對土艙內的土壓進行反饋和調節。

    中盾又稱支承環，前盾和中盾用螺栓聯接，便於拆卸。

    在中盾內布置了推進油缸支座和管片安裝機架。管片安裝機支架通過相應的法蘭麵和管片安裝機梁連接起來。在中盾的盾殼圓周布置了帶球閥的可在需要時實施超前鑽孔的預留孔，當需要時還可以通過這些預留孔注入膨潤土等用以減小盾殼與土層的磨擦，或實施臨時止水。

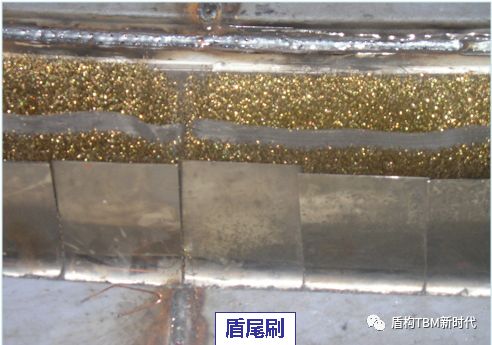

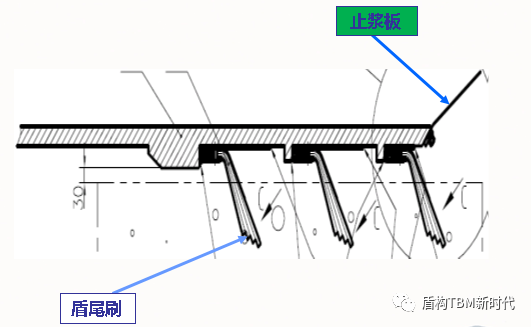

       盾尾安裝了三道密封鋼絲刷及2×4線路油脂注入管道，在密封刷中注入密封油脂以防止盾殼外麵的水或砂漿進入盾構。另外還安裝了2×4線路內置的同步注漿管道（4根備用）

    中盾和盾尾之間通過鉸接油缸連接，兩者之間可以形成一定的夾角，從而使盾構在掘進時可以方便地轉向。正常情況下鉸接處使用的是可調節密封，並安裝有一道氣囊密封用於對鉸接密封維修時使用。

2.盾體參數的確定

    1）盾構外徑的確定

    盾構外徑根據襯砌環外徑、襯砌環外徑與盾構殼體內徑之間間隙、盾構殼體鋼板厚度確定；

    2）盾體長度指前盾到盾尾的距離，它與外徑的比值稱之為靈敏度，其大小與盾構推進時操作的難易有很大關係，盾體的長度主要由人艙大小、管片寬度、管片搭接長度、推進油缸長度、鉸接油缸參數及轉彎角度、盾尾密封裝置的長度（盾尾刷密道數）等因素決定的；

二、盾尾密封

盾尾密封可以通過PLC係統按照壓力模式或行程模式進行自動控製和手動控製，對盾尾密封的注脂次數及注脂壓力均可以在控製麵板上進行監控，它的設計滿足了能夠承受由土壓和水壓產生的壓力，以及泥漿壓力。

三、推進係統

1.推進係統的功能

    推進機構主要靠推進油缸頂在已拚裝好的隧道管片上向前推進或調整盾構姿態。推進油缸應有足夠的力量克服盾構推進過程中所遇到的最大阻力，並留有一定富裕量。

2.推進油缸的選型和配置

     推進油缸的選型和配置應根據盾構的操作性、管片組裝施工方便性等確定。根據盾構各管片分布方位和受力點布置各油缸的最佳位置。推進油缸選型、配置時，必須注意下列事項：

1）采用高液壓係統，使千斤頂機構緊湊，且千斤頂盡可能的輕，且經久耐用，易於維修、保養和更換。

2) 推進油缸配置時，應使推進油缸軸線平行於盾構軸線。為了防止盾構轉動，有一部分也會采用傾斜配置。

3) 推進油缸的推力和數量應根據盾構外徑、總推力、管片結構和隧道路線等因素確定。

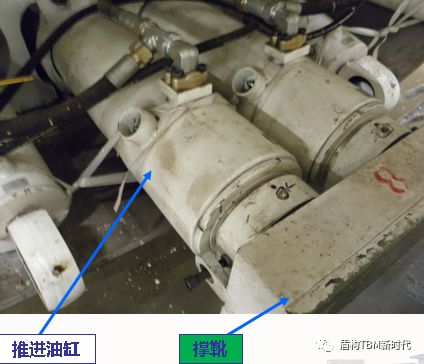

3.撐靴

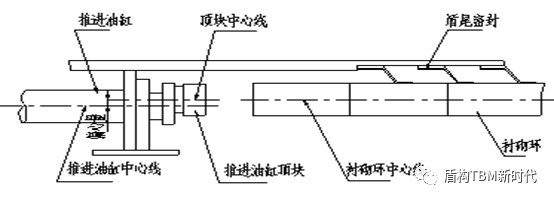

在盾構推進油缸的活塞杆頂端，必須設置撐靴，以保證推力通過球鉸接頭均勻分布在管片的端麵上受力均勻，防止損壞管片。為了盡量減小作用於管片的偏心力，可以讓頂塊中心偏離推進油缸中心線。

4.推進油缸行程

    推進油缸的行程必須根據管片寬度加上所需富裕量來決定。行程富裕量是在盾尾內組裝管片時所必須的，並且對於盾構的曲線施工也必須有足夠的富裕量長度。盾構推進油缸的行程為管片寬度加上100～150mm的富裕量。對於封頂塊，需根據管片插入方法來決定推進油缸的行程。

5.推進油缸的工作速度

    盾構推進油缸的工作速度必須根據推進速度和施工效率決定。當全部油缸在係統額定流量下工作，推進油缸的工作速度一般為30～l00mm／min左右。為提高施工效率，推進油缸回程速度越快越好。
