城市實景三維場景分級及模型修整技術探討

隨著2019年“實景三維中國”概念的提出以及李德仁院士對實景三維產業技術條件和“實景三維中國建設”工程開展條件的判斷，國家、省、市各級政府開始大力推進實景三維建設工作。

相對於如火如荼的項目建設，技術標準建設卻稍顯滯後。原國家測繪地理信息局在2012年和2014年相繼發布了三維地理信息模型的數據產品規範、生產規範、數據庫規範以及質量檢查和驗收規範，住房和城鄉建設部也於2010年發布了《城市三維建模技術規範》。但是隨著這些年傾斜攝影測量、機載激光掃描等技術的引進和成熟應用，原有基於傳統人工方法的三維模型製作標準已經無法有效地對自動化三維建模技術形成的成果做出有效、合理的規範。

為此，實驗室的技術人員結合實景三維項目建設經驗，對實景三維場景分級和模型修整進行了初步的思考，歡迎各位技術大咖討論。
1、實景三維場景分級

武文忠司長提出，實景三維中國建設主要由3個層級構成：地形級、城市級、部件級。但是通過與地方應用需求的對接，www.17C.com發現這3個層級無法細致地應對地方層麵的城市需求，於是在原有層級基礎上增加了“街道級”。
地形級實景三維場景地形級實景三維場景主要表現城鄉大區域地形地貌。從高空視角觀看，能夠直觀展現山川河流、村鎮分布、城市形態。場景中模型的平麵和高程精度可按照《城市測量規範》1:2000比例尺相關規定執行。

該層級的實景三維場景可采用以下方式建設：

▼數字高程模型（DEM）疊加數字正射影像圖（DOM）建模
收集已有DEM和DOM成果，將DOM作為地麵紋理疊加到DEM上，進行場景編譯後發布使用。

其中，DOM地麵分辨率不宜低於0.2米，DEM格網尺寸不宜低於2米。

▼基於高重疊度正射航空攝影數據進行傾斜三維自動化建模
采用正射航空攝影方式進行地麵影像獲取，然後使用傾斜三維自動化建模軟件進行數據處理，形成實景三維場景。

其中，影像地麵分辨率不宜低於0.2米，航向重疊度不宜低於70%，旁向重疊度不宜低於50%。

▼基於傾斜航空攝影數據進行傾斜三維自動化建模
利用多鏡頭（一般是五鏡頭）傾斜航攝儀，獲取前、後、左、右、垂直五個視角的地物照片，然後使用傾斜三維自動化建模軟件進行數據處理，形成實景三維場景。

其中，垂直影像地麵分辨率不宜低於0.2米。


城市級實景三維場景

城市級實景三維場景主要表現一定區域的城市風貌、地形地物。從低空視角觀看，能夠直觀展現居民地、工礦建（構）築物、交通設施、水係、植被、地貌等。


該層級的實景三維場景一般采用傾斜航空攝影方式獲取影像數據或激光點雲數據，然後使用傾斜三維自動化建模軟件進行數據處理，並對自動化生成的三維模型進行初修，消除平靜水麵等導致的模型結構空洞、變形，以及大型懸浮物等，形成城市級實景三維場景。

其中，垂直影像地麵分辨率一般選擇0.03米。場景中模型的平麵和高程精度可按照《城市測量規範》1:500比例尺數字線劃圖規定執行。

街道級實景三維場景

街道級實景三維場景主要表現城鄉建築、道路及景觀環境等。從街道車行或者步行視角觀看，道路及其附屬設施、建築物立麵及材質等符合現實世界的視覺感受。


該層級一般基於城市級實景三維場景，利用修模軟件對道路、植被、水係、管線和其他模型進行精細化處理，對建築物進行實體化處理，以消除建築物鏡麵、透明玻璃等散射較弱材質導致的模型結構變形或缺失，建（構）築物密集導致的結構粘連、地麵植被遮擋、拍攝盲區導致的模型結構缺失等問題。

部件級實景三維場景部件級實景三維場景能夠表現建築物細節、道路標誌標線、街頭景觀小品、市政設施等。從街道車行或者步行視角觀看，從綠化、街頭小品等城市景觀、道路附屬設施等細節上符合現實世界的視覺感受。

該層級一般是在街道級實景三維場景的基礎上，對道路、水係、植被、管線和其他模型進行實體化處理而得到。

2 模型修整及實體化

要構建以上4個層級的實景三維場景，www.17C.com需要對組成場景的各類模型進行不同精細度的修整，以滿足各層級場景對模型細節層次的不同需求。
模型初修
模型初修主要麵向城市級實景三維場景，也就是說城市級實景三維場景中的模型都必須要經過初修。

雖然在自動化三維建模之前已經對航攝影像進行了雲光勻色處理，消除了拍攝時季節因素、氣象因素和時間因素導致的差異，但是因為物體材質反光的原因，仍然會存在部分大型懸浮物、空洞和變形等結構問題，因此需要對自動化建模形成的實景三維場景中的地上地下懸浮物、水係空洞、非道路的地形凸起、分層等進行修整，確保場景整體美觀，無大的結構問題。

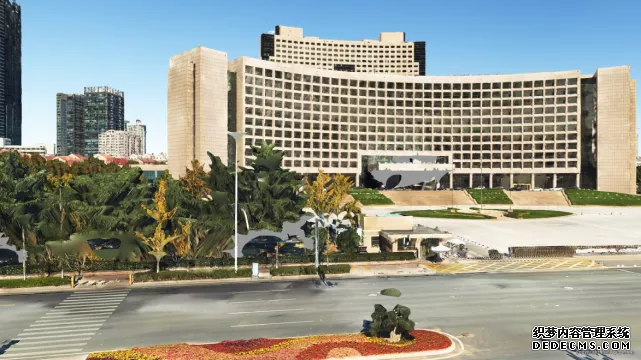

模型初修示例

模型精修

在模型初修的基礎上，對異常起伏的路麵、主幹道車輛碎片、建築物模型中大於20%的空洞和扭曲、橋梁結構的粘連，道路兩側其它地物進行進一步的精細化修正，確保結構完整、空間結構準確，紋理無扭曲、拉花等現象。它形成的模型成果主要用於街道級實景三維場景。

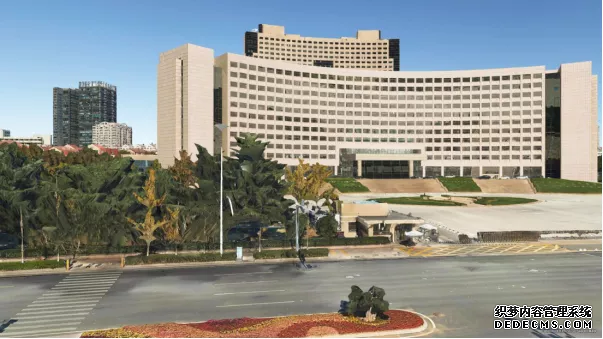

模型精修示例


模型實體化相對於模型初修和精修，實體化是從根本上對具有實際語義的獨立地物進行模型重構，即利用矢量化的方法對模型進行三維結構的重新繪製，並重新映射紋理。這樣不僅可以大幅減少模型麵片數據量，而且還可以在實體化的模型要素基礎上掛接屬性，實現實景三維模型、場景對現實世界外觀、內涵的完整映射，為數字孿生提供準確、完整的信息本底。它形成的成果主要用於部件級場景中。

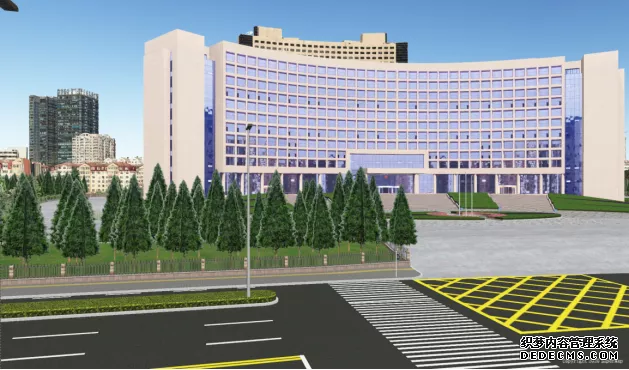

模型實體化示例
關於實景三維場景和模型修整的相關思考就分享到這。後續，www.17C.com會不斷推出各種技術討論文章，歡迎各位讀者留言、討論。
