在係統工程初期階段，係統產生的信息均以文檔形式描述和記錄。但是隨著係統規模和複雜程度的不斷提高，基於文檔的係統工程麵臨的困難越來越突出，如信息表示不準確造成歧義、難以從海量文檔中查找所需信息、無法與其他工程領域的設計相銜接（如軟件、機械、電子等）。於是基於模型的係統工程（MBSE）應運而生，這也是未來係統工程發展的必然趨勢。

MBSE基本概念

國際係統工程學會（International Council of Systems Engineering，INCOSE）在2007 年提出了基於模型的係統工程，它是係統工程領域發展的一種基於模型表達的方法。一方麵，MBSE 通過標準係統建模語言構建需求模型、功能模型、架構模型，實現需求、功能到物理架構的分解和分配；另一方麵，MBSE通過模型執行實現係統需求和功能邏輯的確認和驗證，並驅動產品設計、實現、測試、綜合、驗證和確認環節。

MBSE的優勢

相對基於文檔的係統工程方法，MBSE的優勢主要體現在以下 4個方麵：（1）信息表達唯一性。係統模型具有直觀、準確唯一、結構化的優點，可以準確統一地描述係統的各個方麵，對整個係統內部的各個細節形成統一的理解。（2）一體化設計。係統模型提供了一個覆蓋全生命周期的完整的、信息一致且可追溯的係統設計方案，避免各組成部分間的設計衝突，降低風險。（3）知識積累和沉澱。成熟型號的知識是以係統模型的形式表示和存儲的，便於捕獲、查詢、理解和重用，而且重用的級別可以大幅度提高。（4）早期全係統仿真。利用係統建模語言及支持軟件，可以建立動態可執行的係統模型，對係統模型進行全係統仿真、隨時仿真和全周期仿真，及時發現設計的問題並加以修改。

MBSE 過程最終的輸出是一個可重用的係統數據模型。MBSE的落地實施依賴於3個方麵：建模語言、建模工具和方法論。

係統建模語言SysML

為了支持 MBSE，INCOSE 和對象管理組織（Object Management Group，OMG）聯合提出一種通用的針對係統工程應用的“標準係統建模語言”SysML（Systems Modeling Language），它可以支持係統工程應用的多領域係統，包含硬件、軟件、信息等係統的需求分析、係統設計、功能描述及係統驗證等。

建模工具

建模工具是利用SysML實現MBSE的關鍵，業界主流建模工具包括Rhapsody、CORE等，建模工具廠商結合各自對MBSE的不同理解，開發出各具特色的建模工具。

IBM Rational Rhapsody產品係列是一個協作設計和開發環境，以分析需求、在開發生命周期的早期優化設計決策和驗證功能、執行設計複審並實現高質量創新產品的自動交付；Modelio是由法國Modeliosesoft公司開發的一款提供分析、設計和開發環境的建模工具，其開發環境可以整合到整個產品開發生命周期中並幫助管理複雜性；CORE是Vitech公司為實現其係統建模方法論的建模工具，以需求分析、功能/行為分析、架構綜合、設計確認和驗證這 4 個係統工程活動為基礎，注重實用性；Enterprise Architect是Sparx Systems公司開發的產品，覆蓋了係統開發的整個周期，可以進行用例分析、場景分析、狀態與模式分析，支持雙向工程（RoundTrip-Engineering）。

各主要建模軟件對比見表1，從工具應用情況可以看出航空航天行業國內以Rhapsody為主，國外以CORE為主。

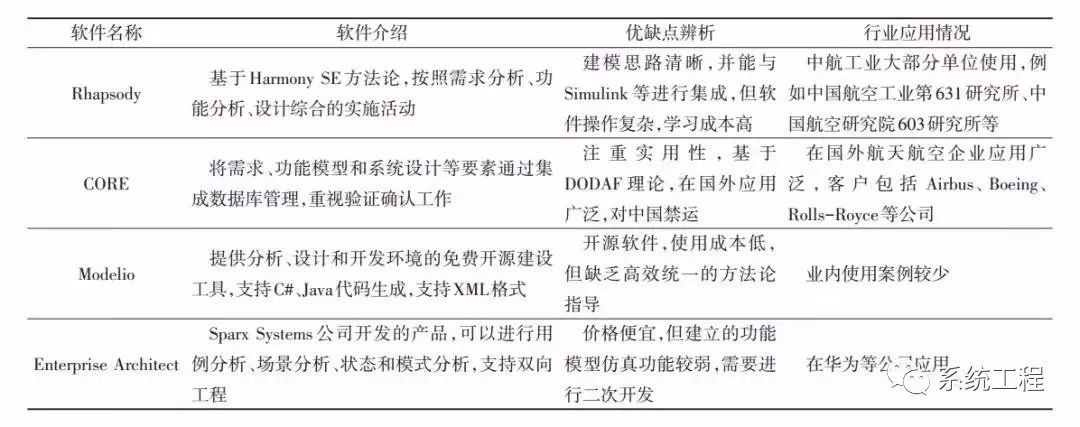

表1  主要建模工具對比

方法論

MBSE問世之後，國內外圍繞這一思想核心在不同係統、不同建模背景下進行實踐，總結出諸多具有國際影響的方法論，這些方法論規定了係統開發過程所包含的模型構建內容，以及各個階段模型所產生的視圖產品和模型視圖的時序關係，規定了圖形的使用、模型的組織結構等（圖1）。

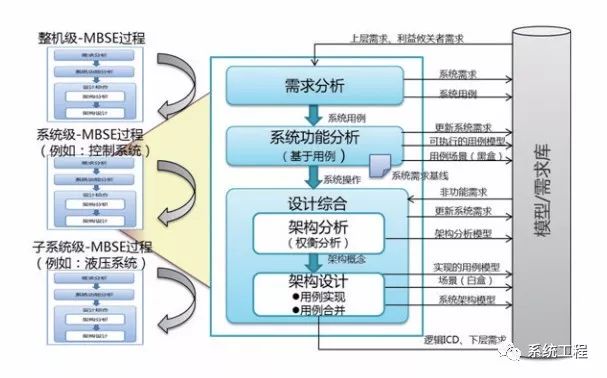

圖1  MBSE實施的基本方法

麵向對象的係統工程方法（object-oriented systems engineering, OOSEM）集成使用OMG SysML標準，包括分析定義係統需求、定義邏輯體係結構、合成候選分配架構、優化和評估可選方案、驗證和確認係統等開發活動；Harmony-SE采用了“服務請求驅動”的係統建模方法，使用 SysML 建模標準，利用 SysML 結構視圖中的block作為描述係統結構的基本單元，利用活動圖、狀態圖、序列圖描述係統結構組成部分的行為；Vitech MBSE 方法采用MBSE 的係統定義語言（system definition language，SDL）管理模型產品；state analysis以目標為導向的閉環運轉，是時間區間上狀態變量的約束。

國外在MBSE的方法及應用方麵開展了廣泛研究與實踐：空客公司在A350係列飛機的開發中全麵采用MBSE，在飛機研製中逐層細化需求並進行功能分析和設計綜合；洛克希德·馬丁公司采用MBSE統一進行需求管理和係統架構模型，並向後延伸到機械、電子設備以及軟件等的設計與分析之中；羅·羅公司依據 INCOSE係統工程手冊製定了其自身的係統工程能力框架，實現了從航空動力係統到子係統到部件的係統工程迭代；波音公司構建了以任務和需求定義、邏輯和功能集成、功能和邏輯架構設計為核心的、覆蓋產品全生命周期的MBSE過程，從運行概念到需求到設計到生產。

近年來，中國航空航天領域也開展了MBSE的應用研究，中航工業西安航空計算研究所利用基於模型的係統工程需求分析、功能分析、架構設計方法在某型動力電子控製係統設計中得到了初步應用；中國空間技術研究院載人航天總體部將 MBSE方法應用於載人飛船交會對接任務中，提高了設計效率、改善了人員溝通、進一步降低了設計風險；中航工業飛行自動控製研究所對MBSE流程進行了結構化定義，明確了係統工程活動、輸入輸出及相應的崗位角色，並在飛控、慣導等複雜係統開發過程中進行了 MBSE方法論與工具的實踐；中航工業第一飛機設計研究院采用 Rational DOORS進行需求管理，並按照 Harmony-SE 流程，采用Rhapsody工具完成空中交通防撞係統以及航電係統的係統分析、設計與建模。

一般地，航空發動機3個主要用例場景分別為發動機裝配、運行和維護，如圖2所示。其中，裝配場景包括發動機製造組裝、物料清單（BOM）跟蹤確認、運輸、接收等子場景；運行場景包括發動機起動、運行、停車、在翼運行、試車台運行等子場景；維護場景包括發動機健康數據分析、維修和替換組件、上載全權數字電子發動機操給機構（FADEC）數據等子場景。

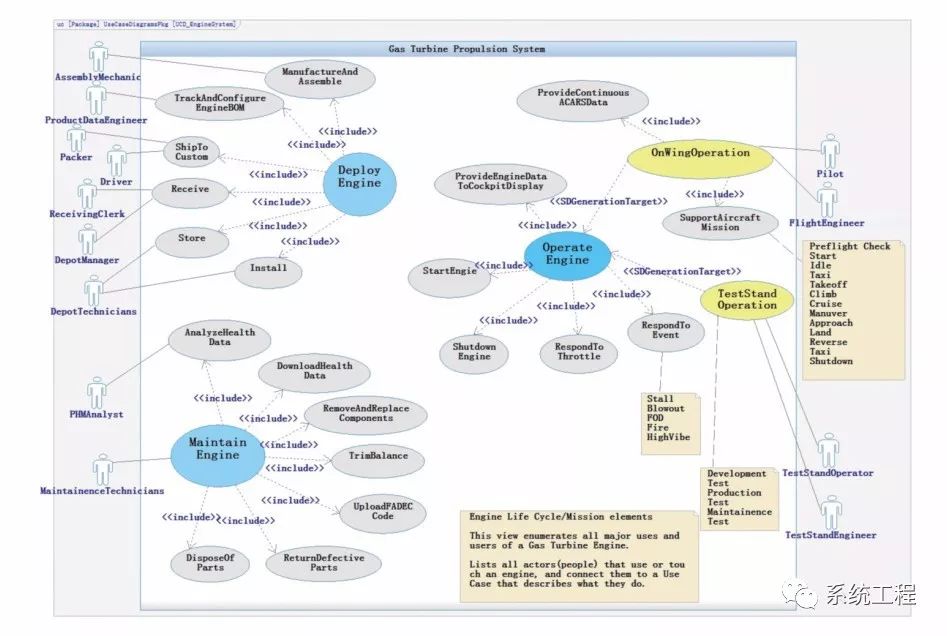

圖2  航空發動機全生命周期功能場景分解

本文主要聚焦航空發動機地麵起動場景，將MBSE應用於航空發動機控製設計過程。采用SysML語言，在Rhapsody軟件上進行航空發動機控製設計的功能分析和係統建模，從而探索適合航空發動機功能建模的解決方案。

航空發動機地麵起動過程包含起動機運轉、點火、供油、關閉點火、進入慢車等主活動及起動故障處理等其他活動。通過用例圖、活動圖、時序圖、狀態機圖等模型對地麵起動過程進行建模分析，發現並完善了自然語言在起動控製邏輯描述方麵存在的不足。最後利用狀態機進行了發動機地麵起動模型仿真，對地麵起動控製邏輯進行了驗證。

在利用活動圖梳理發動機地麵起動功能流過程中，發現使用自然語言描述複雜係統時存在以下 2 類問題。

1）文字表述存在二義性。例如，發動機起動時間的描述“發動機應在 t時間內完成起動”存在歧義。對於“發動機應在 t時間內完成起動”的理解，設計方案想要描述的是“起動機帶轉發動機的起動時間最長為t，否則需要關閉起動機”；設計人員的理解為“若發動機起動時間超過 t，則需要終止發動機起動全過程”，兩者存在理解分歧。

2）存在功能邏輯缺失。例如，方案中描述“當高壓相對物理轉速達到一定速度時，開始供油”，若高壓相對物理轉速未達到限定速度，發動機需要進行的動作和所處狀態未明確。

通常，使用類似 Visio的圖形設計工具輔助描述設計信息。然而，由於缺乏統一的語義規範和信息關聯機製，無法對活動流程中的並行、引用、延時等特殊狀態進行準確唯一的描述，這類圖形信息就相當於圖形化的自然語言。在描述發動機起動時間控製邏輯中，設計人員會用一個框圖表示，如圖3紅框所示。如果想要描述更加詳細的控製邏輯，隻能用更加複雜的活動流圖代替之前的框圖，從而導致整個活動流缺乏層級，邏輯混亂。如此一來，既不利於設計人員理解設計方案，也會造成不同人員的理解偏差，帶來信息二義性。

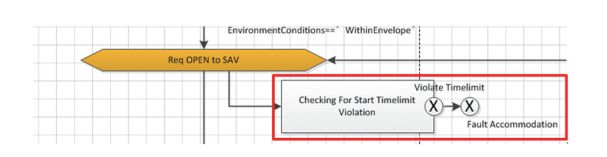

圖3  航空發動機起動時間控製Visio

在MBSE方法論中，通過SysML中的標準模型元素來準確表達設計信息，得到如圖4所示的發動機起動時間的活動圖，其中紅色區域表示發動機正常起動的活動流，黑色區域表示同時進行的發動機起動時間控製活動流。其中黑色區域所表示的活動流采用子活動圖的方式表達，子活動圖的具體信息如圖5所示。

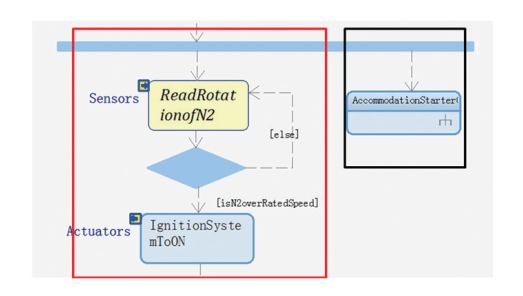

圖4  航空發動機起動時間控製活動

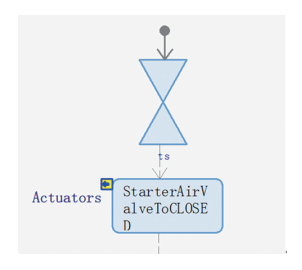

圖5  航空發動機起動時間控製子活動

SysML模型中的時序圖是根據活動圖所描述的行為邏輯，建立多個對象之間的動態協作和行為順序關係以及不同對象之間的消息傳遞，明確了起動過程中的係統與外部角色之間的交互關係，從而確定係統與外部的接口和端口關係。

狀態機通過分析和確認每個對象所經曆的狀態序列、在特定狀態下的行為、引起狀態轉移的條件、因狀態轉移而伴隨的動作、以及對異常做出的響應等內容，確立係統在其生命周期內的完整動態行為。發動機地麵起動過程主要包含以下狀態：等待駕駛艙指令狀態、起動狀態、故障處理狀態、慢車狀態和關閉起動狀態。根據不同的判斷條件和觸發事件，發動機處於其中某一個狀態，並且可以在不同狀態之間進行切換。

Rhapsody提供了通過界麵交互方式執行狀態機的模式，通過給定的 Web界麵，可以通過參數注入的方式輸入測試用例，實現不同場景、不同狀態之間的仿真測試，從而驗證功能邏輯完備性和需求滿足性。

通過傳遞參數，狀態機圖實現了地麵正常起動、起動超溫、餘熱超限、滑油壓力低等10餘種測試用例的仿真測試。以滑油壓力低為例，表2列出發動機地麵起動過程發生滑油壓力低時的參數注入信息，當對狀態機注入以下參數時，發動機進入地麵起動滑油壓力低故障處理狀態，驗證了故障處理控製邏輯的正確性，如圖6所示。

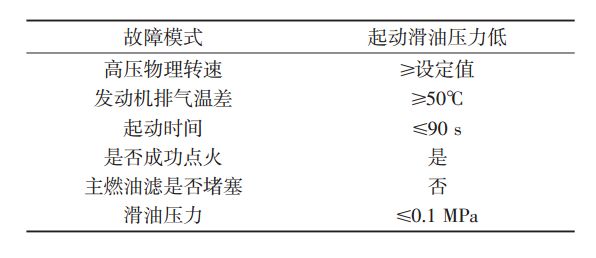

表2  航空發動機地麵起動滑油壓力低測試用例參數

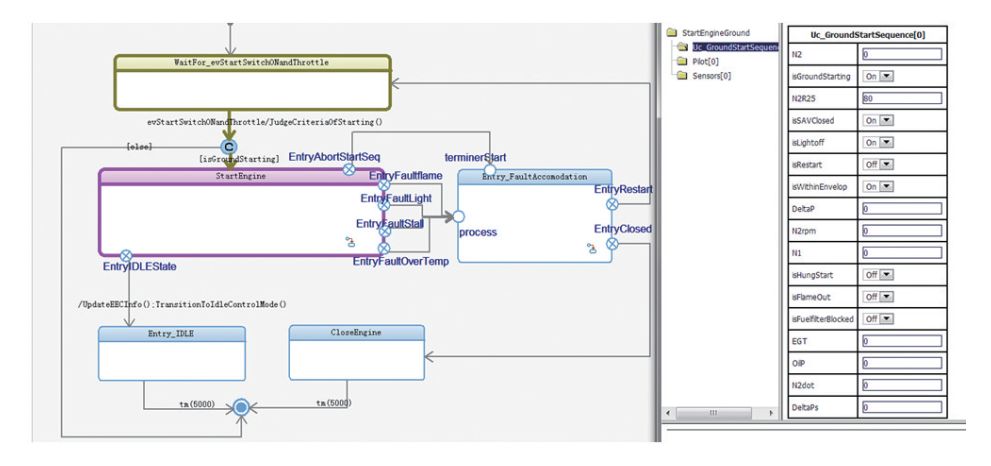

圖6  航空發動機地麵起動滑油壓力低狀態機仿真

由於 SysML 語言來源於 UML 語言，擅長對離散事件驅動的係統，即發動機控製功能邏輯描述和仿真，但對於真實連續運行的物理係統的描述仍存在局限性，有待進一步的研究。

從係統建模語言、建模工具和方法論 3個方麵詳細介紹了基於模型的係統工程相關理論知識，並且通過不同角度對不同方法、工具進行了對比，為尋找適合航空發動機功能建模的解決方案進行了初步探索。在航空發動機控製設計起動場景功能建模實踐中，選用Rhapsody 建模工具，基於 Harmony-SE 方法論開展 SysML 建模，詳細描述了利用活動圖、時序圖描述複雜係統交互活動的過程，解決了自然語言無法描述複雜活動的問題；利用狀態機圖通過參數注入方式進行起動功能邏輯的仿真和驗證，為後續航空發動機全係統建模和功能邏輯仿真提供了解決思路。

在未來的研究中，將繼續在航空發動機控製設計或者其他子係統設計開發中探索和實踐MBSE方法，製定統一的建模標準與模型管理規範，形成企業自主的MBSE流程和工程手冊。另外，嚐試將MBSE向航空發動機整機建模仿真推廣，從而實現係統級的仿真驗證和綜合優化，為早期的設計方案測試和驗證提供技術支持。

MBSE 通過構建以模型為中心的可追溯信息集成框架，利用模型的不斷迭代貫穿整個產品研發和後續生命周期全過程。然而現階段 MBSE在建模標準規範統一、建模方法的推廣和應用、上下遊模型的數據傳遞、模型與仿真分析工具的集成等方麵還有待進一步的提升和發展。可以預見，隨著 MBSE工程成熟度的不斷提升和應用領域的不斷擴大和深入，MBSE將會形成一套體係完備的開發流程和標準，為複雜產品的正向設計提供強大的平台支撐。
